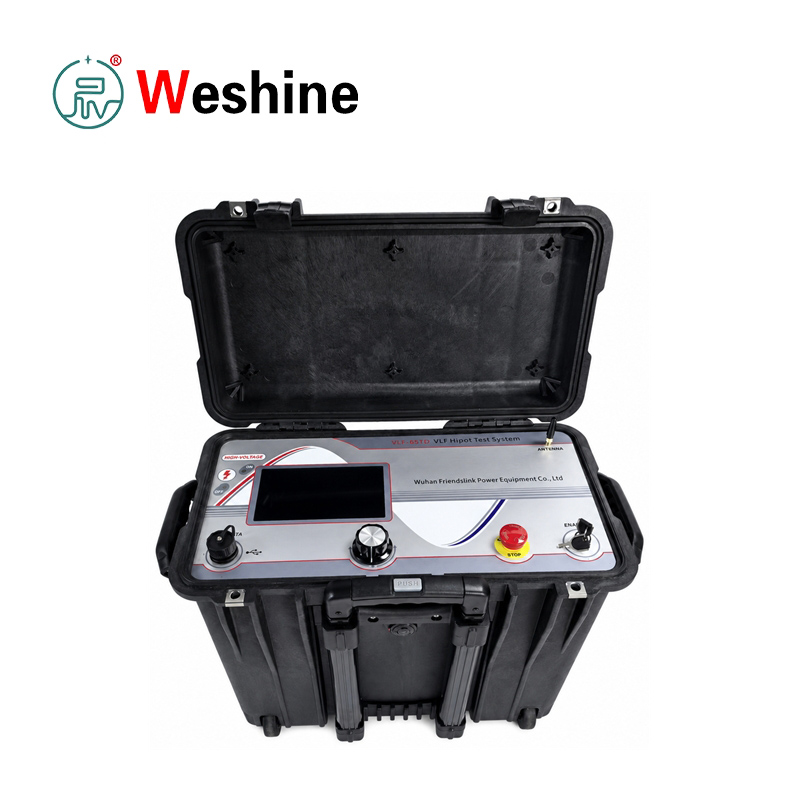

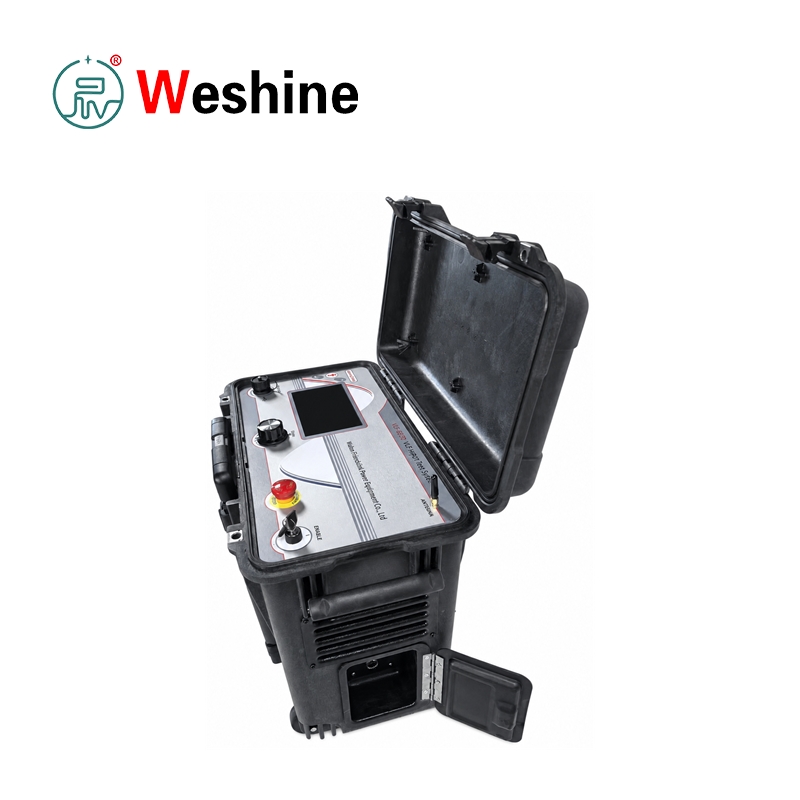

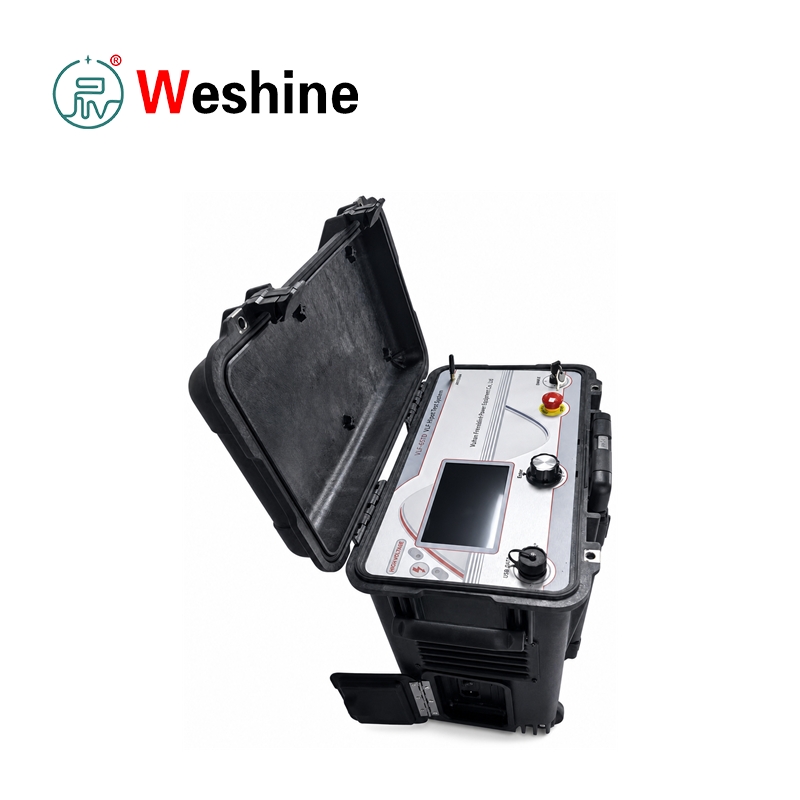

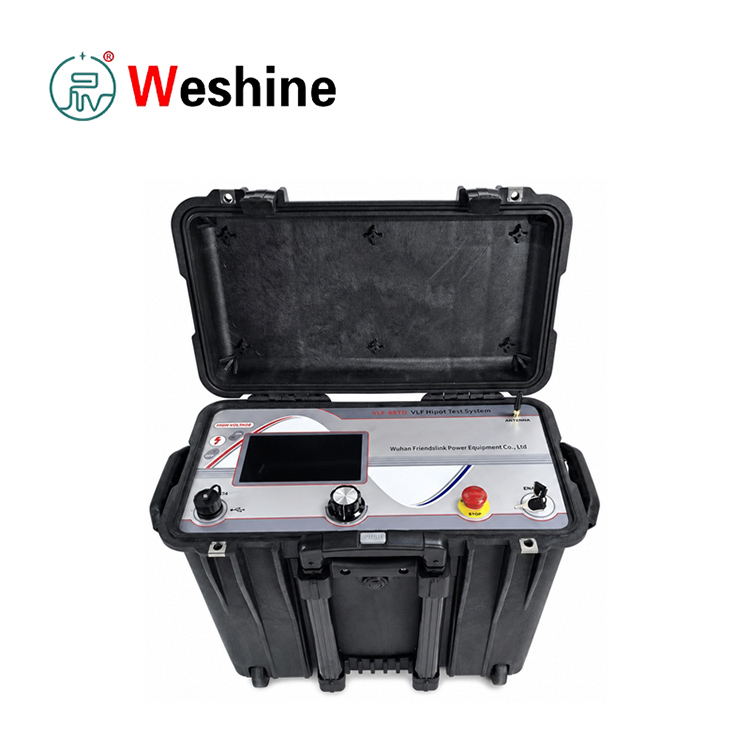

VLF Tan Delta Test Sistemi

Çində peşəkar istehsalçı Weshine tərəfindən təklif olunan davamlı VLF Tan Delta Test Sistemi, izolyasiya diaqnostikası və orta gərginlikli elektrik kabellərinin sınaqlarına tab gətirmək üçün nəzərdə tutulmuşdur. O, VLF AC gərginliyinə dözümlülük və dielektrik itkisinin ölçülməsini bir kompakt vahidə birləşdirir. Avadanlıq PE, XLPE və kağız izolyasiyalı kabellərə tətbiq olunan CENELEC HD 620 S1:1996 və HD 621 S1:1996 standartlarına uyğundur.

Kabellərə müntəzəm texniki qulluq zamanı su ağacının qocalması, çirklənmə, mexaniki zədələnmə və qismən xarab olma kimi görünməz izolyasiya qüsurları sadə vizual yoxlama ilə aşkar edilə bilməz. 0,1 Hz VLF sinus dalğa testi kabel izolyasiyasına AC gərginliyi tətbiq edir, eyni zamanda ənənəvi 50 Hz sınaq avadanlığından daha az güc tutumu tələb edir və uzun orta gərginlikli kabellərin sahə sınaqlarını xeyli asanlaşdırır.

Bu VLF Tan Delta Test Sistemi dözümlülük testləri və birbaşa tan deltasının ölçülməsi üçün VLF sinus dalğa çıxışını təmin edir. Tan delta oxuma kabel izolyasiyasının yaşlanma və pisləşmə dərəcələrini qiymətləndirən dielektrik itki faktorunu əks etdirir. Bölmə sabit bir prosedurdan sonra çoxlu gərginlik səviyyələri altında itki testlərini avtomatik həyata keçirir: 0,5 U0 dövrləri, U0 dövrləri və 1,5 U0 dövrləri. Bütün turları bitirdikdən sonra test məlumatları saxlanılır və kabel tam boşaldılır.

İki standart konfiqurasiya mövcuddur: 34 kV və 45 kV pik modelləri. 34 kV-luq blok 24 kV RMS-ə (34 kV pik) qədər sinus dalğası yaradır; 45 kV-luq blok 31,8 kV RMS-ə (45 kV pik) çatır. DC gərginlik çıxışı da quraşdırılmışdır, 34 kV versiya üçün ±1~34 kV və 45 kV versiya üçün ±1~45 kV arasında dəyişir. Düzbucaqlı dalğa və DC test rejimləri də dəstəklənir.

Kabel qabığının saxlanması üçün sınaq maşını maksimum 10 kV çıxışla qabığın yoxlanılmasını və nasazlığın müəyyən edilməsini dəstəkləyir. DC rejimində sızma cərəyanının ölçülməsi ümumi kabel izolyasiya keyfiyyətini qiymətləndirməyə kömək edir. Quraşdırılmış nasazlığın aşkarlanması, alovlanma və ya kabel nasazlığı baş verdikdə dərhal yüksək gərginliyi kəsir və tam qoruma təmin edir.

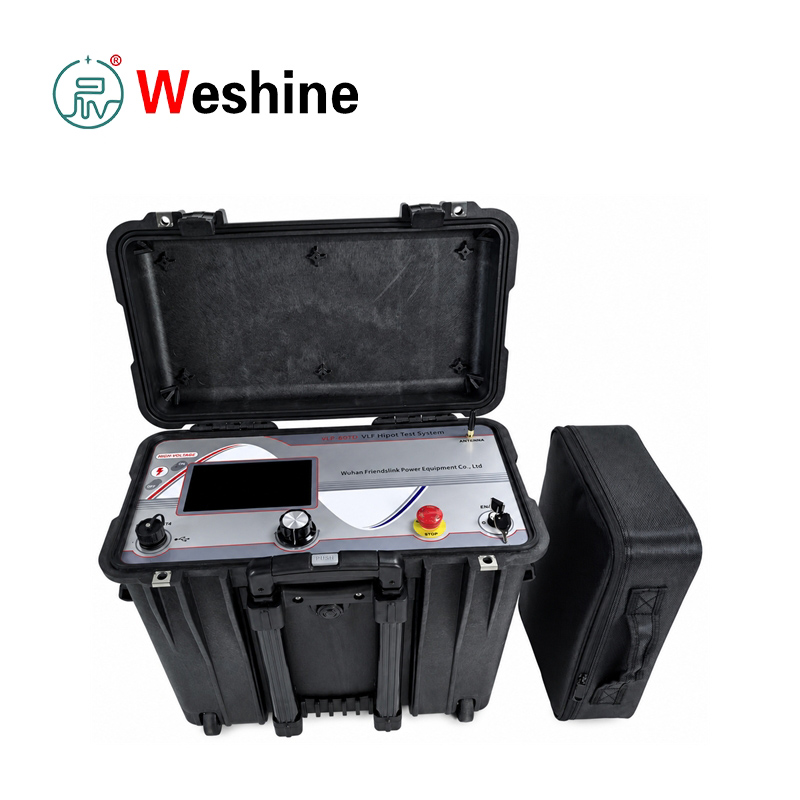

Komplektə əsas test aparatı, yüksək gərginlikli kabel, torpaqlama naqili, elektrik kabeli, USB flash sürücüsü və aksesuar çantası daxildir. USB 2.0 portu məlumatların ixracına və proqram təminatının təkmilləşdirilməsinə imkan verir. Bütün test qeydləri yerli olaraq saxlanılır və PC-də hesabat yaratmaq üçün USB-yə ixrac edilə bilər. Uyğun proqram A/B/C faza məlumat fayllarının eyni vaxtda açılmasını dəstəkləyir və sınaq rəqəmləri və dielektrik itkisi əyriləri ilə ətraflı hesabatlar çıxarır.

Təhlükəsizlik əsas prioritetdir. İstismar zamanı yüksək gərginlik yaranacaq, ona görə də yalnız peşəkar təlim keçmiş texniki işçilərin işləməsinə icazə verilir. Operatorlar beş əsas təhlükəsizlik qaydalarına ciddi şəkildə əməl etməlidirlər: enerjini kəsin, yenidən enerjinin verilməsini bloklayın, sıfır gərginliyi, torpaq və qısaqapanmanı yoxlayın, bitişik canlı komponentləri təcrid edin. Yüksək gərginlikli sınaqlara nəzarət üçün saytda iki və ya daha çox işçi lazımdır.

Məhsul Bələdçisi

İnteqrasiya edilmiş kabel test cihazı sınaqdan keçirilmiş kabellərdə idarə olunan 0,1 Hz sinus gərginliyi tətbiq etməklə işləyir. Adi 50 Hz AC sınağı ilə müqayisədə, ultra aşağı tezlikli texnologiya tutumlu kabel yüklərinə cari tələbatı əhəmiyyətli dərəcədə azaldır və orta gərginlikli kabellərin portativ sahə yoxlamasına imkan verir.

Kabelə qoşulmazdan əvvəl beş yüksək gərginlikli təhlükəsizlik qaydalarına ciddi şəkildə əməl edin. Sınaq kabelinin söndürüldüyünə, təcrid olunmuş, gərginliklə yoxlanılmış, torpaqlanmış və qısaqapanma olduğundan əmin olun. Bütün yaxınlıqdakı canlı hissələr örtülməlidir və ya ayrılmalıdır. Yalnız təlim keçmiş operatorlar ən azı bir nəzarətçinin iştirakı ilə avadanlığı işlədə bilər.

Aksesuarları sabit qaydada birləşdirin: torpaq kabelini əvvəlcə əsas torpaqlama terminalına birləşdirin, sonra stansiyanın qoruyucu qruntuna qoşun; yüksək gərginlikli çıxış portuna yüksək gərginlikli kabel əlavə edin; yüksək gərginlikli kabelin daxili keçiricisini uyğun fitinqlər vasitəsilə kabel fazasına və ya qabığa birləşdirin; yüksək gərginlikli kabel ekranını yaxınlıqdakı torpaqlama çubuğuna bərkidin; nəhayət elektrik kabelini qoşun.

VLF müqavimət testləri üçün dalğa formasını, nominal gərginliyi, tezliyi və sınaq müddətini seçin. Real vaxt rejimində pik gərginlik, cərəyan, çıxış dalğa forması, təyin olunmuş tezlik və RMS dəyərləri ekranda göstərilir. Gərginlik əvvəlcədən təyin edilmiş dəyərə çatdıqdan sonra taymer avtomatik olaraq işə başlayır.

Qara delta diaqnozu üçün dielektrik itkisi funksiyasını aktivləşdirin və kabelin nominal faza gərginliyini U0 daxil edin. Maşın avtomatik sınaq dövrlərini işə salacaq və hər bir tam ölçmə təxminən 3 dəqiqə 30 saniyə çəkir. O, kabel tutumunu, müqavimətini, orta dielektrik itkisini və 0,5 U0, 1,0 U0 və 1,5 U0 altında real vaxt itkisini qeyd edir.

Test başa çatdıqdan sonra məlumat avtomatik olaraq saxlanılır və kabel tamamilə boşalır. İstifadəçilər tarixi qeydlərə baxa, tək və ya çoxlu qeydləri USB 2.0-a ixrac edə və dəstəkləyici proqram təminatı vasitəsilə çap edilə bilən hesabatlar yarada bilərlər. Alət üç kabel fazası üçün itki əyrilərini və müstəqil məlumatları göstərir.

Qabıq sınağı və ya nasazlığın dəqiq müəyyən edilməsini həyata keçirərkən, kabel qabığının hər iki ucunda torpaqlanmadığını, birləşmələr və ya əlavələr vasitəsilə dolayı torpaqlama olmadığını təsdiqləyin. Qabığın yoxlanılması və nasazlığın axtarışı üçün maksimum çıxış 10 kV-dir.

Xüsusiyyətlər

1．VLF sinus dalğası AC müqavimət testini dəstəkləyir

2．Hamısı bir yerdə dielektrik itkisi tan delta ölçmə funksiyası

3．İki pik gərginlik variantı: 34 kV və 45 kV

4．Sinus dalğası çıxışı: maksimum 24 kV RMS və ya 31,8 kV RMS

5．Əlavə izolyasiya testləri üçün daxili DC gərginlik çıxışı

6．Düzbucaqlı dalğa gərginliyi test rejimi mövcuddur

7．DC rejimi sızma cərəyanının ölçülməsi funksiyası

8．Qabı sınağı və qabığın nasazlığının təyin edilməsi üçün maksimum 10 kV çıxış

9．0,5 U0, U0 və 1,5 U0-da avtomatik dielektrik itkisi test ardıcıllığı

10．İş zamanı real vaxtda pik gərginlik və cərəyan göstəricisi

11．Ekranda real vaxtda çıxış dalğa formasının vizuallaşdırılması

12．Gərginliyin pozulması zamanı avtomatik yüksək gərginlikli kəsmə

13．Bütün test qeydləri üçün yerli daxili yaddaş

14．USB 2.0 interfeysi vasitəsilə verilənlərin ixracını sınayın

15．Xüsusiləşdirilmiş test hesabatı çıxışı üçün proqram təminatı

16．USB sürücüsü vasitəsilə mikroproqramın təkmilləşdirilməsi funksiyası

17．Çoxdilli interfeys (İngilis və Sadələşdirilmiş Çin)

18．Fövqəladə dayandırma düyməsi və yüksək gərginlikli çıxış kilidi ilə təchiz edilmişdir

19．Ters gərginlikdən qorunma dizaynı

20．Açıq sahədə kabel sınağı üçün portativ qoruyucu qutu dizaynı

Tətbiq Ssenariləri

Enerji Utilities

Şəbəkə operatorları orta gərginlikli kabelin istismara verilməsi, müntəzəm texniki qulluq, tan delta diaqnostikası, paylayıcı şəbəkələrdə və yarımstansiyalarda qabıq yoxlaması və izolyasiyanın qiymətləndirilməsi üçün sınaq qurğusunu qəbul edir.

Transformator istehsalçıları

Transformator və elektrik avadanlıqları fabrikləri VLF gərginliyi və dielektrik itkisinin ölçülməsini tələb edən kabel və komponent izolyasiya testləri üçün test cihazından istifadə edir.

Elektrik stansiyaları

Elektrik stansiyaları stansiya kabelinin yoxlanılması, köməkçi generator kabelinə texniki qulluq, örtük testi və texniki xidmətin dayandırılması zamanı izolyasiya diaqnostikası üçün avadanlıqdan istifadə edir.

Dəmir yolları

Dəmir yolu elektrik təchizatı şəbəkələri dartma yarımstansiyalarında və ötürücü xətlərdə orta gərginlikli kabellər çəkir. Maşın baxım pəncərələri zamanı kabelə davamlılıq testlərini və tan delta analizini dəstəkləyir.

Sənaye Zavodları

Mədən, neft-kimya, polad və istehsalat emalatxanaları ondan yeni kabel qəbulu sınaqları, dövri texniki qulluq və qabıq nasazlığının araşdırılması üçün istifadə edir.

Universitetlər

Kolleclər və tədqiqat institutları VLF kabel sınaq nəzəriyyələrini, dielektrik itkilərin hesablanmasını, izolyasiyanın yaşlanmasının təhlilini və yüksək gərginlikli təhlükəsizlik əməliyyat standartlarını öyrətmək üçün test cihazını tətbiq edirlər.

Sınaq Laboratoriyaları

Peşəkar yüksək gərginlikli və kabel laboratoriyaları bu VLF Tan Delta Test Sistemini VLF dayanıqlılıq testlərini, tan delta ölçmələrini, qabıq yoxlamasını və üçüncü tərəf kabel diaqnostikası xidmətlərini həyata keçirmək üçün qəbul edir.

Kabel Baxımı

Kabel xidməti ekipajları XLPE, PE və kağız izolyasiyalı kabelin yoxlanılması, su ağacının qocalmasının diaqnozu, qabığın nasazlığının müəyyən edilməsi və sınaq hesabatının hazırlanması üçün avadanlıqdan istifadə edirlər.

Tətbiq olunan Test Maddələri

1．VLF sinus dalğa kabeli sınaqdan keçir

2．Orta gərginlikli kabel tan delta dielektrik itkisi sınağı

3．XLPE kabel izolyasiyasının yaşlanma diaqnozu

4．PE kabel gərginlik yoxlamasına dözür

5．Kağızla izolyasiya edilmiş kabelin performans sınağı

6．Kabel suyu ağacının pisləşməsinin qiymətləndirilməsi

7．10kV-a qədər kabel qabığının sınağı

8．Kabel qabığının nasazlığının təyini

9．DC gərginliyinə dözüm sınağı

10．Düzbucaqlı dalğa gərginliyi sınağı

11．DC rejimində sızma cərəyanının ölçülməsi

12．Yeni kabel təhvil qəbul testləri

13．Kabelin müntəzəm profilaktik baxım sınaqları

14．Üç fazalı inteqrasiya olunmuş test hesabatının yaradılması

15．Yerli qeyd saxlama və USB məlumat ixracı

Müştəri işi

Sənaye Sahəsi:Orta gərginlikli kabellərə texniki xidmət

Layihə Problemi

Çox yaşlı XLPE kabel qidalandırıcılarını qiymətləndirmək üçün elektrik şəbəkəsinə texniki xidmət qrupu lazımdır. Sadə dayanıqlılıq testləri yalnız qırılma müqavimətini yoxlaya bilərdi, eyni zamanda qrup izolyasiyanın yaşlanmasını mühakimə etmək və potensial su ağacı qüsurları olan kabelləri müəyyən etmək üçün dielektrik itkisi məlumatları tələb etdi.

Əməliyyat axınını sınaqdan keçirin

Texniklər hədəf kabeli təcrid etdilər, beş təhlükəsizlik spesifikasiyasına əməl etdilər, bütün dəsti torpaqladılar, göstərişlərə uyğun olaraq yüksək gərginlikli kabeli və qoruyucu naqili birləşdirdilər, sonra sınaq blokunu işə saldılar. Onlar tan delta test rejimini seçdilər, kabel nominal faza gərginliyi U0 ilə doldurdular, təcili dayanma və yüksək gərginlikli kilidi buraxdılar, sonra avtomatik sınaqlara başladılar. Cihaz 0,5 U0, U0 və 1,5 U0 altında dielektrik itkisini ölçdü, məlumatları saxladı və tamamlandıqdan sonra kabeli boşalddı.

Test Nəticəsi

İşçilər tarixi qeydləri yoxladılar və bütün məlumatları USB sürücüsünə ixrac etdilər. Dielektrik itki dəyərləri və trend əyriləri ilə uyğunlaşdırılan proqram təminatlı faza müqayisəsi hesabatları. Normal itki göstəriciləri olan kabellər istismarda qalıb, ciddi şəkildə xarab olanlar isə növbəti monitorinq üçün nəzərdə tutulub.

Tətbiq Üstünlükləri

Komanda bir portativ cihazla həm gərginlik yoxlamasını, həm də yaşlanma diaqnozunu başa vurdu. Avtomatik sınaq dövrləri, USB ixracı və hesabatların yaradılması məlumatların izlənilməsini əhəmiyyətli dərəcədə yaxşılaşdırır və əl ilə sənədləşmə işini azaldır.

Tez-tez verilən suallar

S: Bu test avadanlığı hansı funksiyaları həyata keçirir?

A:O, orta gərginlikli kabel VLF dayanıqlılığının sınağını, çəhrayı delta dielektrik itkisinin ölçülməsini, qabığın yoxlanmasını, qabığın nasazlığının təyin edilməsini, DC dayanıqlılığının sınağını, düzbucaqlı dalğa sınağını və sızma cərəyanının aşkarlanmasını tamamlayır.

S: VLF müqavimət testi ilə tan delta testi arasındakı fərq nədir?

A:VLF müqavimət testi kabel izolyasiyasının müəyyən edilmiş AC gərginliyinə dözə biləcəyini yoxlayır; tan delta testi izolyasiyanın yaşlanmasını və pisləşmə dərəcəsini qiymətləndirmək üçün dielektrik itkisi faktorunu ölçür.

S: Hansı gərginlik konfiqurasiyaları isteğe bağlıdır?

A:İki model: 34 kV pik və 45 kV pik. 34 kV modeli 24 kV RMS / 34 kV pik-ə qədər sinus dalğasını çıxarır; 45 kV modeli 31,8 kV RMS / 45 kV zirvəyə çatır.

S: Tan delta hansı tezlikdə ölçülür?

A:Tan deltasının ölçülməsi 0,1 Hz ultra aşağı tezlikdə aparılır.

S: Hansı kabel tutumu diapazonu tan delta testini dəstəkləyir?

A:34 kV modeli: 1 nF ~ 8 μF; 45 kV modeli: 1 nF ~ 5 μF.

S: Avadanlıq sınaq qeydlərini ixrac edə bilərmi?

A:Bəli. Test qeydləri daxili olaraq saxlanılır və USB 2.0 vasitəsilə ixrac edilə bilər. İxrac edilmiş fayllar rəsmi test hesabatları yaratmaq üçün xüsusi proqram təminatı ilə açıla bilər.

S: O, qabığın nasazlığını təyin etməyi dəstəkləyirmi?

Cavab: Bəli, sınaq maşını maksimum 10 kV çıxışla qabığın yoxlanılmasını və nasazlığın müəyyən edilməsini dəstəkləyir.

S: Əməliyyat zamanı əsas təhlükəsizlik qeydləri?

A: Yalnız təlim keçmiş peşəkarlar bölməni idarə edə bilər. Naqil çəkməzdən əvvəl sınaq kabeli söndürülməli, torpaqlanmalı və tam təcrid olunmalıdır. Yüksək gərginlikli sınaq yerində nəzarət tələb edir və təcili dayandırma və yüksək gərginlikli kilid düzgün istifadə edilməlidir.

Weshine Üstünlükləri

Weshine Electric elektrik şəbəkəsi operatorları, kabel texniki xidmət qrupları, mühəndis podratçılar, sınaq laboratoriyaları və bütün növ sənaye istifadəçiləri üçün peşəkar elektrik sınaq alətləri təqdim edir. VLF və tan delta kabel diaqnostikası üçün biz asan sahədə əməliyyat, sabit yüksək gərginlikli çıxış, dəqiq itki ölçmə, tam məlumat saxlama və hesabatı dəstəkləyən funksiyalara diqqət yetiririk. Biz model seçmə təlimatı, kabel test sxeminin uyğunlaşdırılması, təhlükəsizlik əməliyyatı təlimi və fərdiləşdirilmiş sınaq həlləri daxil olmaqla birdəfəlik xidmət təqdim edirik. Zəngin mühəndislik təcrübəsi, ciddi keyfiyyətə nəzarət, tam texniki dəstək, yetkin sınaq həlləri və qlobal satış sonrası xidmətlə biz müştərilərə aydın, izlənilə bilən test məlumatları ilə kabelin yoxlanılması və izolyasiya diaqnostikasına tab gətirməkdə kömək edirik. Əgər sizə etibarlı hamısı bir yerdə kabel diaqnostikası avadanlığına ehtiyacınız varsa, bizim VLF Tan Delta Test Sistemimiz yerində sınaq tələblərinizi tam ödəyə bilər.
