100kV Qismən Boşalma Pulsuz AC Hipot Test Sistemi

100kV Qismən Boşaltmasız AC Hipot Test Sistemi transformatorların, keçid qurğularının, izolyatorların, kabellərin, kolların, GIS avadanlıqlarının və digər elektrik cihazlarının AC dayanıqlı gərginlik testləri və qismən boşalma aşkarlanması üçün hazırlanmış peşəkar yüksək gərginlikli sınaq həllidir.

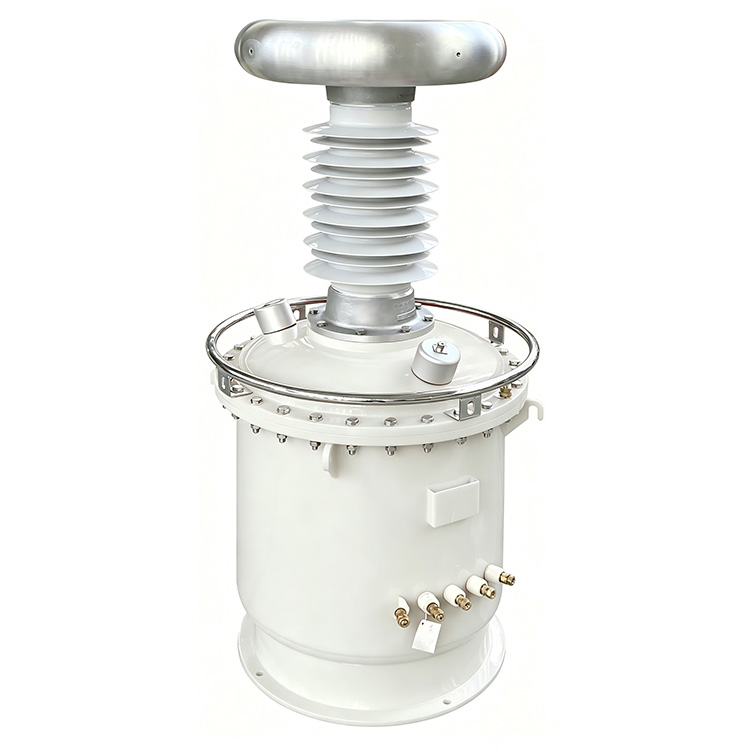

Sistem ənənəvi yağa batırılmış struktur əvəzinə SF6 qazla izolyasiya edilmiş sınaq transformatorunu qəbul edir, neftlə çirklənmə riskini aradan qaldırır, eyni zamanda avadanlığın çəkisini 20%-dən 60%-ə qədər əhəmiyyətli dərəcədə azaldır. Bu transformator üstün izolyasiyaya və ≤3pC PD səviyyəsinə çatan ultra aşağı qismən boşalmaya malikdir. Tam sistem nominal gərginlikdə işləyərkən 5pC-dən çox olmayan ümumi qismən boşalmanı saxlayır.

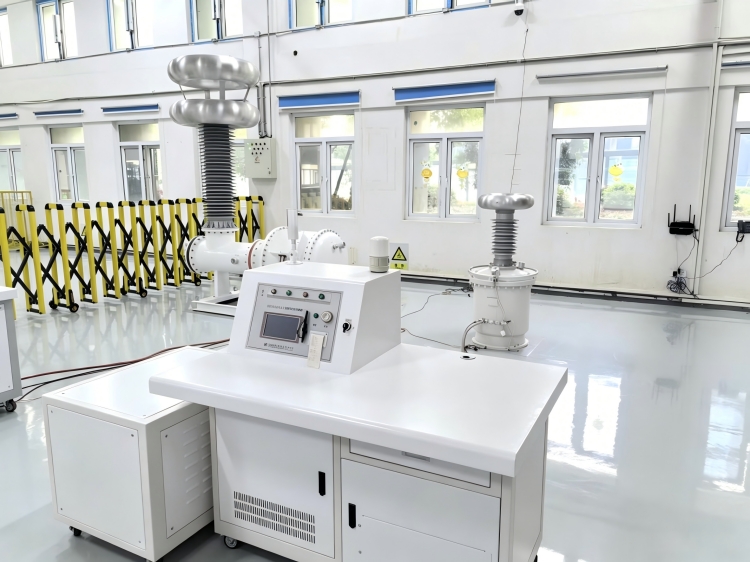

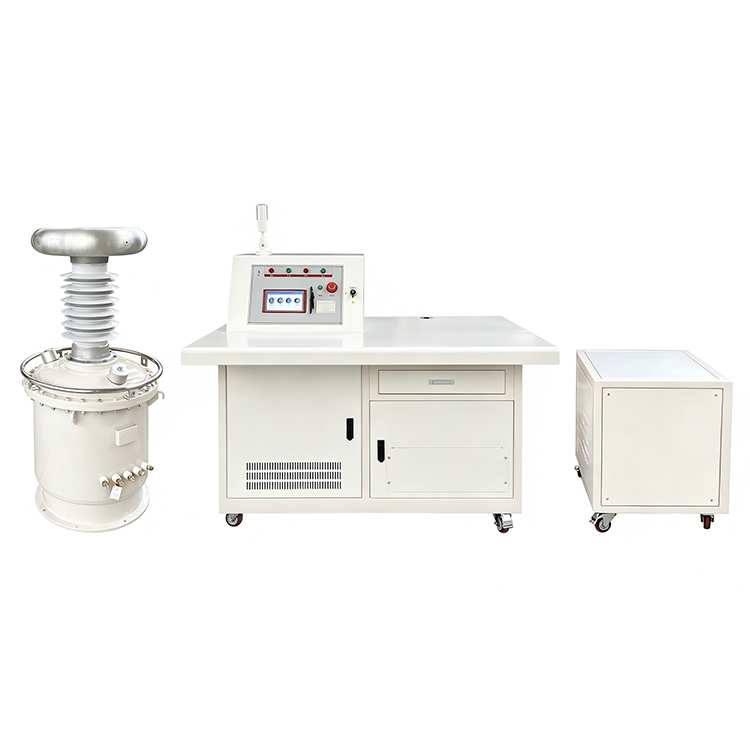

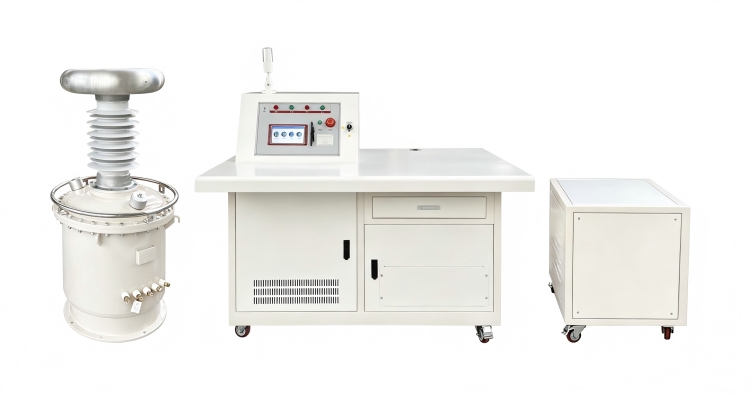

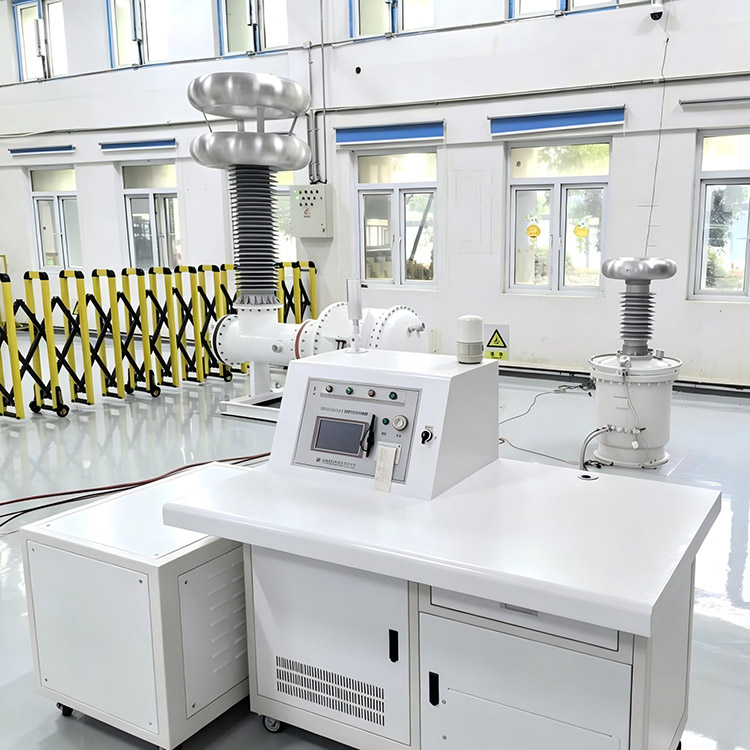

Bu tam inteqrasiya olunmuş test sistemi yüksək gərginlikli sınaq transformatoru, birləşmə kondensatoru, yüksək gərginlikli cərəyanı məhdudlaşdıran reaktor, aşağı gərginlikli kompensasiya reaktoru, izolyasiya transformatoru, avtomatik əməliyyat konsolu, həmçinin kompensasiya şkafı ilə yığılmışdır. Onun daxili aşağı gərginlikli kompensasiya strukturu giriş cərəyanı istehlakını effektiv şəkildə maksimum 60% azalda bilər ki, bu da enerji səmərəliliyini yüksəltməyə və gündəlik əməliyyat xərclərini azaltmağa kömək edir.

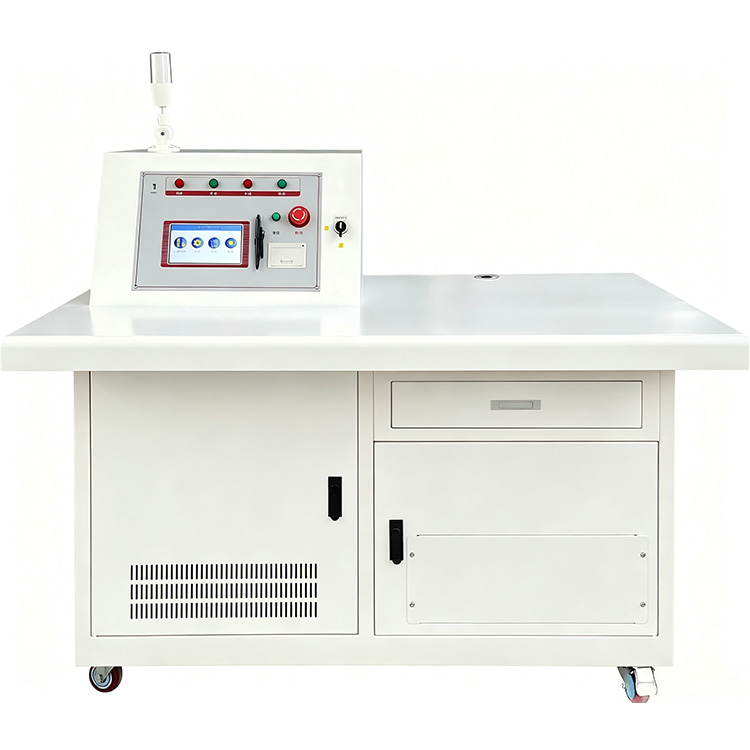

7 düymlük rəngli sensorlu idarəetmə konsolu ilə təchiz edilmiş sistem həm avtomatik, həm də əl ilə sınaq rejimlərini dəstəkləyir. İstifadəçilər müstəqil olaraq beşə qədər gərginlik mərhələsini, gərginlik eniş sürətini konfiqurasiya edə və sınaq müddətlərinə tab gətirə bilərlər. Avtomatik sınaq funksiyalarına gərginliyin yüksəldilməsi, kompensasiyanın dəyişdirilməsi, vaxt, gərginliyin azaldılması, məlumatların saxlanması və hesabatın çapı daxildir ki, bu da sınaq səmərəliliyini və təkrarlanma qabiliyyətini xeyli artırır.

Yüksək gərginlikli laboratoriyalar və sahə sınaq tətbiqləri üçün nəzərdə tutulmuş sistem dalğa formasının 5%-dən az təhrifi, aşağı iş səsi və həddindən artıq gərginlik və həddindən artıq cərəyan şəraitindən etibarlı qorunma ilə sabit sinusoidal çıxış təmin edir. Genişləndirilə bilən dizayn məhsul seriyası daxilindəki oxşar sistemlərə ultra yüksək gərginlikli sınaq tətbiqləri üçün 1200kV-a qədər gərginlik dərəcələrinə nail olmağa imkan verir.

Məhsul Bələdçisi

Sistem Necə İşləyir

100kV Qismən Boşalma Pulsuz AC Hipot Test Sistemi SF6 izolyasiya edilmiş sınaq transformatoru vasitəsilə sabit yüksək gərginlikli güc tezliyi çıxışı yaradır. Sınaq zamanı birləşmə kondensatoru və ölçmə sxemi davamlı olaraq qismən boşalma fəaliyyətinə nəzarət edir, avtomatik idarəetmə sistemi isə gərginliyin artırılması, saxlanması və azaldılması proseslərini idarə edir.

Aşağı gərginlikli kompensasiya reaktoru tələb olunan giriş cərəyanını azaltmaq üçün işləyir, bu da daha yaxşı enerji səmərəliliyi gətirir və qoşulmuş enerji təchizatının yük yükünü yüngülləşdirir. Bütün sistem eyni vaxtda dayanıqlı gərginlik sınağı və qismən boşalma ölçülməsini həyata keçirməyə qadirdir, belə ki, istifadəçilər bütün növ yüksək gərginlikli avadanlığın izolyasiya göstəriciləri üzrə hərtərəfli qiymətləndirmə apara bilərlər.

Xüsusiyyətlər

1、Yağla çirklənmədən SF6 qaz izolyasiyalı transformator dizaynı

2、Ümumi qismən boşalma səviyyəsi ≤5pC

3、Transformatorun qismən boşaldılması səviyyəsi ≤3pC

4、100kV-a qədər nominal çıxış gərginliyi

5、Reaktiv güc kompensasiyası mənbə cərəyanını 60%-ə qədər azaldır

6、Avtomatik və əllə sınaq rejimləri

7、Beş mərhələli proqramlaşdırıla bilən gərginlik və vaxt parametrləri

8, 0.5kV/s-dən 2.5kV/s-ə qədər tənzimlənən gərginlik eniş sürəti

9、Avtomatik kompensasiya keçidi və gərginliyin tənzimlənməsi

10, Tarixi məlumatların saxlanması və çap funksiyaları

11、Yüksək dəqiqlikli gərginliyin ölçülməsi

12, ≤5% təhrif ilə sabit sinüs dalğası çıxışı

13、Aşağı səs-küylü əməliyyat ≤65dB

14、Hərtərəfli həddindən artıq gərginlik və həddindən artıq cərəyandan qorunma

15, Qismən boşalma və AC gərginliyinə dözümlülük testi üçün uyğundur

Tətbiq Sahələri

1、Elektrik Kommunal Şirkətləri

Transformatorların, keçid qurğularının, GIS avadanlığının, kabellərin və yarımstansiya aparatlarının müntəzəm izolyasiya testi və qismən boşalma qiymətləndirilməsi üçün istifadə olunur.

2, Yüksək Gərginlik Laboratoriyaları

Tip testi, fabrik qəbulu testi və ultra aşağı qismən boşalma performansını tələb edən tədqiqat layihələri üçün uyğundur.

3, Transformator İstehsalçıları

Keyfiyyətə nəzarət, izolyasiyanın yoxlanılması və güc və paylayıcı transformatorların son zavod sınaqları üçün istifadə olunur.

4, Universitetlər və Tədqiqat İnstitutları

Yüksək gərginlikli mühəndislik təhsili, izolyasiya tədqiqatları və qabaqcıl elektrik sınaqları layihələrini dəstəkləyir.

5, Sənaye və Mədən Müəssisələri

Kritik elektrik avadanlığı üçün profilaktik təmir testi və izolyasiya vəziyyətinin qiymətləndirilməsini təmin edir.

Tipik Test Əşyaları

1、Transformator AC Dözümlü Gərginlik Testi

2, GIS Qismən Boşaltma Testi

3、Yüksək Gərginlikli Kommutator Sınaqları

4, Elektrik Kabelinin İzolyasiya Testi

5, İzolyator və Bushing Testi

6、Elektrik Avadanlıqları Zavodunda Qəbul Testi

7、Yüksək Gərginlik Laboratoriyası Tədqiqatı

8, Profilaktik Baxım Proqramları

Weshine Üstünlükləri

Weshine Electric yüksək gərginlikli sınaq qurğularının, eləcə də qismən boşalma ölçmə sistemlərinin işlənib hazırlanmasına və istehsalına diqqət yetirir. SF6 qaz izolyasiyasına malik AC dayanıqlı gərginlik test qurğularımız olduqca aşağı qismən boşalma çıxışı, ağıllı avtomatik əməliyyat, enerjiyə qənaət edən kompensasiya texnologiyası və etibarlı təhlükəsizlik mühafizə modullarına malikdir. Həm laboratoriyalarda, həm də yerli iş mühitlərində ciddi sınaq tapşırıqlarının öhdəsindən gəlmək üçün qurulmuş Weshine-in bütün həlləri müştərilərə izolyasiya performansını dəqiq yoxlamaqda, müvafiq sənaye standartlarına cavab verməkdə və yüksək gərginlikli avadanlıqlarının sabit uzunmüddətli işləməsini təmin etməkdə kömək edir.

Bizim 100kV Qismən Boşaltma Pulsuz AC Hipot Test Sistemimiz bütün yüksək gərginlikli izolyasiya testləri və qismən boşalma monitorinqi tələblərinizi tam şəkildə təmin edə bilər. Fərdi həllər, ətraflı texniki məlumatlar və rəqabətli kotirovkalar üçün istənilən vaxt komandamızla əlaqə saxlamaqdan çekinmeyin.
