Ultra Aşağı Tezlikli Yüksək Gərginlik Generatoru

Çində peşəkar istehsalçı kimi Weishine sizə yüksək keyfiyyətli Ultra Aşağı Tezlikli Yüksək Gərginlik Generatoru təqdim etmək istərdi. Bu generator adi güc-tezlik test avadanlığının həddən artıq tutum tələb etdiyi yerlərdə elektrik izolyasiyasının AC dayanıqlılığının sınaqdan keçirilməsi üçün nəzərdə tutulmuşdur. Profilaktik izolyasiya sınağında yüksək gərginlikli dayanıqlılıq testi avadanlıq izolyasiyasının müəyyən edilmiş sınaq gərginliyinə etibarlı şəkildə tab gətirə biləcəyini yoxlamaq üçün ən vacib üsullardan biridir. XLPE elektrik kabelləri, güc kondansatörləri, böyük generatorlar və mühərriklər kimi böyük tutumlu sınaq obyektləri üçün 50 Hz AC müqavimət testi tez-tez böyük sınaq transformatoru və ya rezonans test dəsti tələb edir. 0,1 Hz ultra aşağı tezlikli test sistemi tələb olunan sınaq gücünü azaldır və sahə sınaqlarını daha praktik edir. Yığcam və portativ dizayn sahə mühəndisliyi qrupları üçün ümumi satınalma xərclərini azaldır.

Test qurğusu idarə olunan ultra aşağı tezlikli AC yüksək gərginlik yaradır. Mövcud çıxış tezlikləri 0,1 Hz, 0,05 Hz, 0,02 Hz və 0,01 Hz-dir. Aşağı tezlik, sınaq avadanlığının ölçüsünü və güc tələbini idarəolunan saxlayarkən alətə daha böyük tutumlu yükləri sınamağa imkan verir. Təlimatlara əsasən, sistem xüsusilə böyük ekvivalent tutumlu elektrik avadanlıqları, o cümlədən elektrik kabelləri, kondansatörlər, orta və böyük generatorlar, mühərriklər üçün uyğundur.

Məhsulun komponentləri

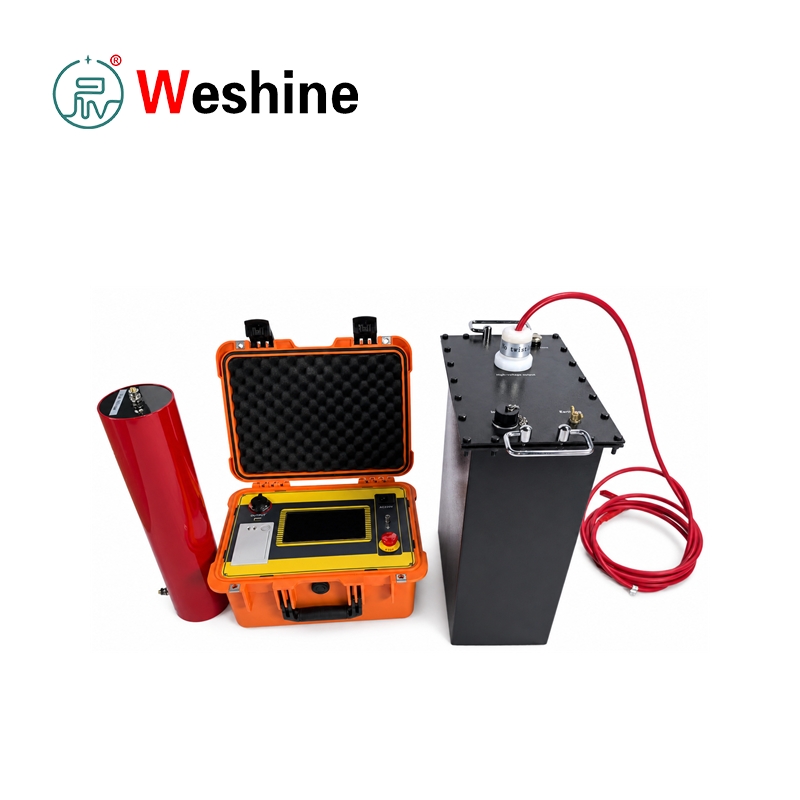

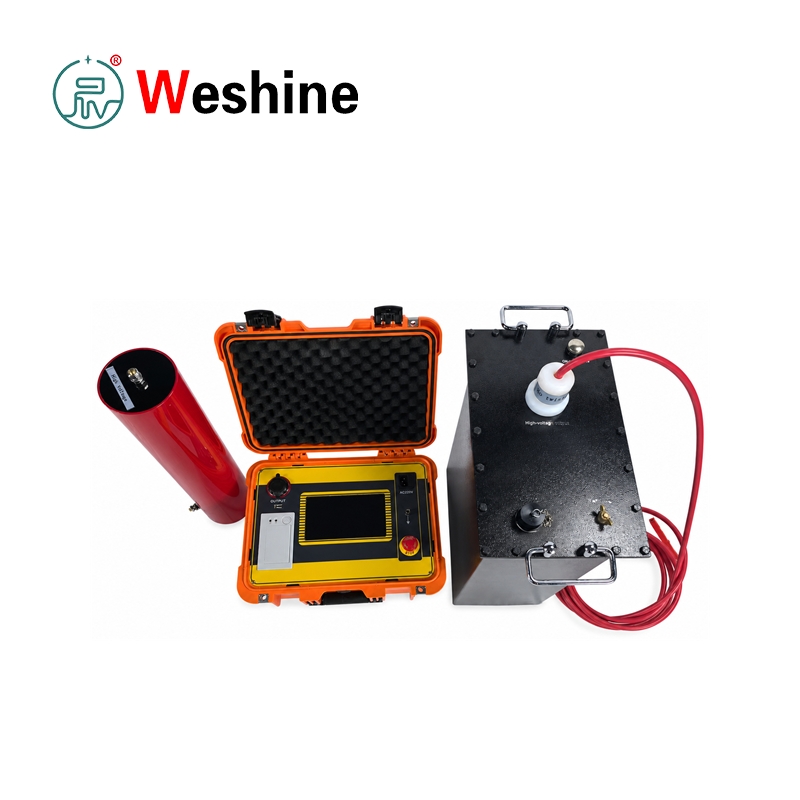

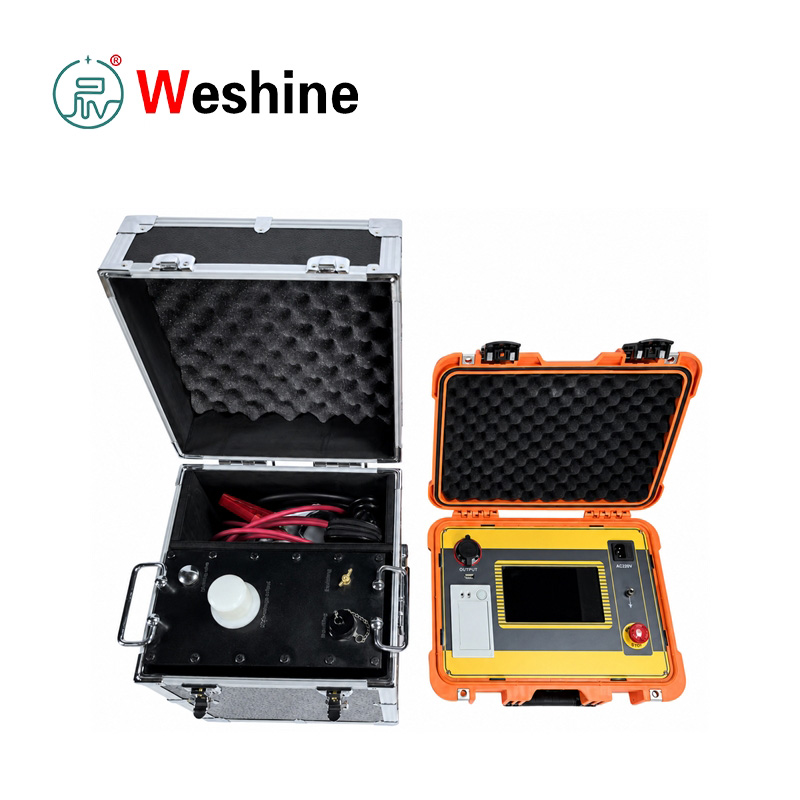

Sistem iki əsas hissədən ibarətdir: nəzarətçi və yüksək gərginlikli gücləndirici.

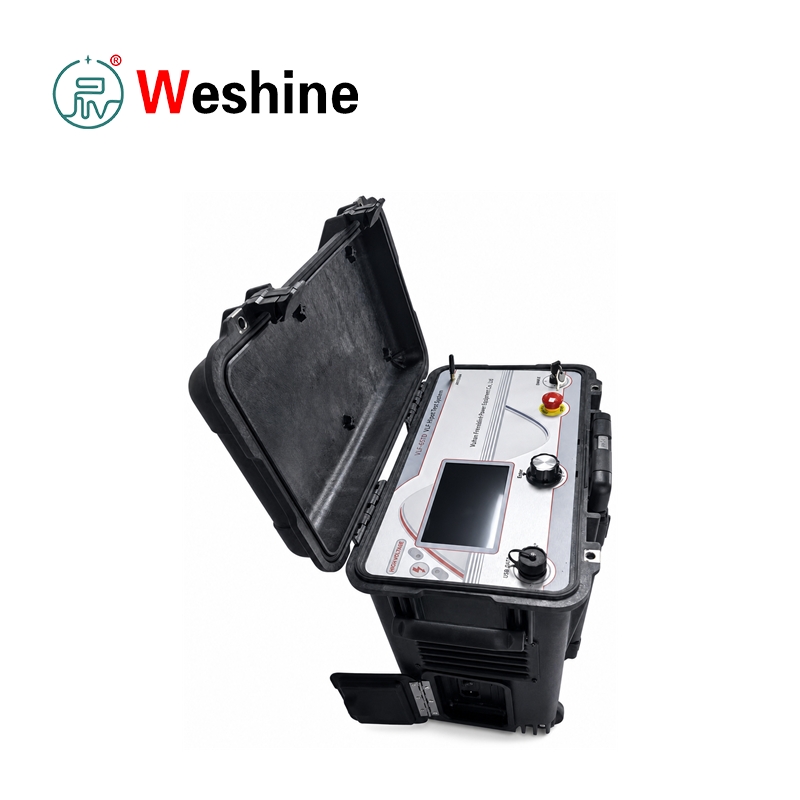

Nəzarətçiyə 7 düymlük kapasitiv sensor ekran, güc açarı, AC 220 V giriş, torpaqlama terminalı, USB rabitə portu, printer və təcili dayandırma düyməsi daxildir.

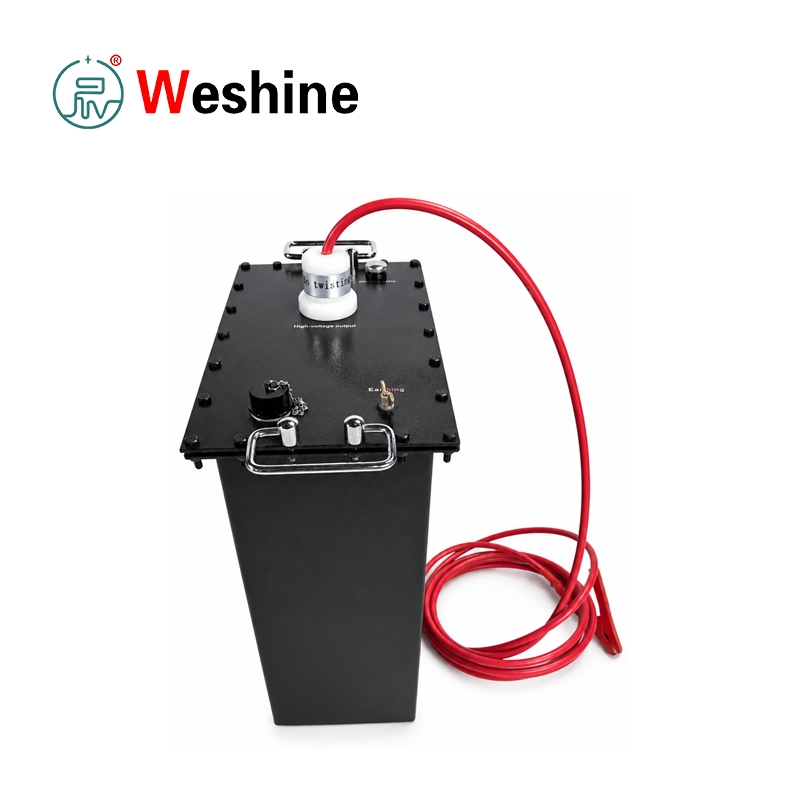

Gücləndirici yüksək gərginlikli çıxış istehsal edir və təchiz edilmiş aşağı gərginlikli idarəetmə kabeli vasitəsilə nəzarətçiyə qoşulur. Yüksək gərginlikli çıxış təchiz olunmuş yüksək gərginlikli kabel və torpaqlama aksesuarlarından istifadə edərək sınaq obyektinə qoşulur.

Əməliyyat avtomatlaşdırılmışdır

Naqillərdən sonra istifadəçi sensor ekranda çıxış tezliyini, sınaq müddətini, sınaq gərginliyini, yüksək gərginlikli yan həddindən artıq cərəyan limitini və həddindən artıq gərginlik həddini təyin edir. Sınaq başlayanda cihaz yükün özünü yoxlayır, avtomatik gərginlik artımı, sabit amplituda çıxış, vaxt, normal bağlanma və avtomatik boşalma həyata keçirir. Alət taymer və ya əl ilə dayandıra bilər. O, həmçinin həddindən artıq gərginlik və həddindən artıq cərəyan mühafizəsi vasitəsilə anormal bağlanma qorunmasını təmin edir.

Bu Ultra Aşağı Tezlikli Yüksək Gərginlik Generatoru yüksək gərginlikli və aşağı gərginlikli qapalı dövrəli mənfi rəy nəzarətini qəbul edir. Təlimatda çıxışın kapasitiv yüksəliş effekti yaratmadığı bildirilir. Çoxsaylı mühafizə funksiyalarına həddindən artıq gərginlikdən qorunma, yüksək gərginlikli tərəfdən həddindən artıq cərəyandan mühafizə və aşağı gərginlikli tərəfdən həddindən artıq cərəyandan qorunma daxildir, qorunma müddəti 10 ms-dən çox deyil. Nəzarətçi və yüksək gərginlikli generator aşağı gərginlikli idarəetmə vasitəsilə birləşdirilir və daha təhlükəsiz işləmə üçün optik nəzarətdən istifadə olunur. Davamlı aparat dizaynı, uzunmüddətli layihə istifadəsi və təkrar sınaq üçün uzun xidmət müddəti.

Test nəticələri birbaşa test hesabatı kimi çap edilə bilər. Tarixi məlumatlar adi taymer dayanmasından, əl ilə dayandırıldıqdan, həddindən artıq gərginlikdən qorunma dayandırıldıqdan və ya həddindən artıq cərəyandan qorunma dayandırıldıqdan sonra avtomatik olaraq saxlanılır. Alət 64 ölçmə qeydini saxlaya bilər; yaddaş limiti keçdikdə köhnə qeydlər avtomatik olaraq silinir. Sistem həmçinin tarix və vaxt təyini, Çin və İngilis interfeysinin dəyişdirilməsi, avtomatik yaddaş, avtomatik çap və yuxarı idarəetmə proqramı ilə USB əlaqəsini dəstəkləyir.

Test avadanlığı DL/T 849.4-2004, Ultra Aşağı Tezlikli Yüksək Gərginlik Generatorları üçün Ümumi Texniki Şərtlərə uyğundur. Təlimat həmçinin 35 kV və aşağı XLPE izolyasiyalı elektrik kabelləri üçün 0,1 Hz VLF sınaq metoduna istinad edir. Sahə istifadəsində sınaq obyektinin tutumu seçilmiş alət konfiqurasiyasının nominal kapasitiv yükündən artıq olmamalıdır. Test obyektinin tutumu 0,05 μF-dən aşağı olarsa, normal çıxışı dəstəkləmək üçün paralel olaraq köməkçi 0,05 μF kondansatör qoşula bilər.

Məhsul parametri

Məhsul Bələdçisi

VLF Test Cihazının İş Prinsipi

Portativ VLF test cihazı 50 Hz güc-tezliyə davamlılıq testini ultra aşağı tezlikli AC testi ilə əvəz etməklə işləyir.

Kapasitiv sınaq obyektləri üçün cərəyan tezliyə, tutuma və gərginliyə mütənasibdir. Tezliyi 0,1 Hz və ya daha aşağıya endirməklə, AC izolyasiya müqavimətinin sınaqdan keçirilməsinin praktiki məqsədini saxlamaqla tələb olunan sınaq gücü gücü əhəmiyyətli dərəcədə azalır.

Sınaqdan əvvəl avadanlıqların qoşulması

Test etməzdən əvvəl əlaqə saxlayın:

təlimatdakı məftil diaqramına uyğun olaraq.

Torpaqlama terminalı yerə qoşulmalıdır. AC girişi 220 V, 50 Hz güc mənbəyinə qoşulub.

Portativ generator istifadə edilərsə, generatorun çıxış gərginliyi və tezliyi sabit olmalıdır.

Parametrlərin qurulması və testin hazırlanması

Kontrolleri yandırın və parametr parametrləri ekranına daxil olun.

Aşağıdakı parametrləri təyin edin:

Mövcud tezliklərə aşağıdakılar daxildir:

Test müddəti 0 ilə 99 dəqiqə arasında təyin edilə bilər.

Alət tərəfindən göstərilən gərginlik və cərəyan dəyərləri pik dəyərlərdir.

Avtomatik Test Prosesi

Start düyməsini basdıqdan sonra cihaz özünü yoxlayır.

Test prosesinə aşağıdakılar daxildir:

1. Yüklə özünü yoxlayın
2. Avtomatik gərginlik artımı
3. Sabit amplituda çıxış
4. Zamanlamaya tab gətirin
5. Avtomatik bağlanma və boşalma

Heç bir yük aşkar edilmirsə, nəzarətçi yüksüz xəbərdarlıq göstərir.

Müəyyən edilmiş gərginliyə çatdıqdan sonra cihaz sabit amplituda çıxışını saxlayır və dayanma müddətini təyinetmə prosesinə başlayır.

Müəyyən edilmiş vaxta çatdıqda, sistem yüksək gərginlikli çıxışı dayandırır və sınaq obyektini avtomatik olaraq boşaldır.

Bağlama rejimləri və məlumatların idarə edilməsi

Alət dəstəkləyir:

Normal Bağlama

Anormal Bağlanma

Hər bağlanma rejimində test məlumatları tarixi məlumat kimi saxlanılır.

İstifadəçilər:

Kabel Test Təlimatları

Kabel testi üçün:

1. Sınaqdan əvvəl kabelə qoşulmuş bütün elektrik avadanlıqlarını ayırın.
2. İzolyasiya müqavimətini megohmmetr ilə ölçün.
3. Yalnız izolyasiyanın yoxlanılması məqbul olduqdan sonra VLF müqavimət testini həyata keçirin.

Təlimatda göstərilir:

Test müddəti:

Sinxron Motor Test Bələdçisi

Sinxron motor sınağı üçün təlimat mərhələli sınaqdan keçməyi tövsiyə edir.

Test üsulu:

Test vaxtı ümumiyyətlə güc-tezliyə tab gətirmə testi ilə eynidir, adətən:

Sınaq zamanı operatorlar aşağıdakıları müşahidə etməlidirlər:

Testdən sonra təhlükəsizlik boşalması

Söndürüldükdən sonra, hər hansı bir kabeli çıxarmazdan əvvəl sınaq obyektini tamamilə boşaltmaq üçün boşaltma çubuğundan istifadə edin.

Bu addım xüsusilə tutumlu avadanlıqlar üçün vacibdir, məsələn:

Xüsusiyyətlər

1．0,1 Hz ultra aşağı tezlikli AC dayanıqlılıq testini dəstəkləyir.

2．0,05 Hz, 0,02 Hz və 0,01 Hz çıxış tezliyi seçimini dəstəkləyir.

3．Avtomatik gərginlik artımı, sabit amplituda çıxış, vaxt, bağlanma və boşalma təmin edir.

4．Yüksək gərginlikli çıxışı və sınaq cərəyanını pik dəyərlər kimi ölçür və göstərir.

5．Yüksək gərginlikli çıxış üçün həddindən artıq gərginlikdən qorunma təmin edir.

6．Yüksək gərginlikli yan və aşağı gərginlikli yan həddindən artıq cərəyandan qorunma təmin edir.

7．Gərginlik və ya cərəyan müəyyən edilmiş həddi aşdıqda çıxışı avtomatik olaraq kəsir.

8．Müdafiə müddəti 10 ms-dən çox deyil.

9．7 düymlük kapasitiv sensor ekran işini təmin edir.

10．Touch ekranda test məlumatlarını və çıxış dalğa formasını göstərir.

11．64-ə qədər qeyd üçün avtomatik tarixi məlumatların saxlanması daxildir.

12．Test hesabatının çapı üçün daxili printer təmin edir.

13．Yuxarı idarəetmə proqramı ilə USB rabitəsini dəstəkləyir.

14．Çin və İngilis interfeysi keçid daxildir.

15．Qapalı dövrə yüksək gərginlikli və aşağı gərginlikli mənfi rəy nəzarətini təmin edir.

16．Böyük tutumlu sınaq obyektlərinin sınaqdan keçirilməsinə AC müqavimətini dəstəkləyir.

17．Təhlükəsiz sınaqdan sonrakı boşalma üçün boşaltma çubuğu və torpaqlama kabeli daxildir.

18．Nəzarətçidə təcili dayandırma düyməsini təmin edir.

19．Daxili və açıq əməliyyatı dəstəkləyir.

20．Kiçik tutumlu sınaq obyektləri üçün kompensasiya kondensatoru daxildir.

Tətbiq Ssenariləri

Enerji Utilities

Elektrik müəssisələri profilaktik təmir və qəbul sınaqları zamanı orta gərginlikli elektrik kabellərinin, böyük mühərriklərin, generatorların, kondansatörlərin və digər böyük tutumlu elektrik avadanlıqlarının sınaqlarına tab gətirmək üçün VLF sınaq avadanlığından istifadə edirlər.

Transformator istehsalçıları

Transformator və elektrik avadanlığı istehsalçıları sınaq dəstindən böyük tutumlu izolyasiya sistemlərinin aşağı tezlikdə alternativ cərəyanın dayanıqlılığının yoxlanılmasını tələb etdiyi sınaq sahələrində istifadə edə bilərlər.

Elektrik stansiyaları

Elektrik stansiyaları istismara vermə, əsaslı təmir və müntəzəm texniki qulluq zamanı generatorun stator sarğılarının, böyük mühərriklərin, stansiya xidmət kabellərinin və müvafiq izolyasiya sistemlərinin dayanıqlılığının yoxlanılması üçün alətdən istifadə edir.

Dəmir yolları

Dəmir yolu elektrik təchizatı sistemləri orta gərginlikli kabellərdən və fırlanan avadanlıqlardan istifadə edir. Sınaq qurğusu planlaşdırılmış təmir fasilələri zamanı sahəyə davamlılıq testini dəstəkləyir.

Sənaye Zavodları

Mədənçıxarma, neft-kimya, polad və istehsalat zavodları kimi sənaye obyektləri qurğudan stansiyanın enerji paylama sistemlərində kabel və motor izolyasiyasına davamlılıq sınaqları üçün istifadə edə bilər.

Universitetlər

Universitetlər və təlim mərkəzləri sistemdən VLF-yə dözümlülük testi prinsiplərini, tutumlu cərəyan hesablamasını, kabel testi prosedurlarını və yüksək gərginlikli təhlükəsizlik təcrübəsini öyrətmək üçün istifadə edə bilərlər.

Sınaq Laboratoriyaları

Yüksək gərginlikli laboratoriyalar idarə olunan ultra aşağı tezlikli gərginlik tələb edən kapasitiv sınaq obyektlərinin, kabel nümunələrinin, mühərriklərin və izolyasiya sistemlərinin sınaqlarına tab gətirmək üçün AC üçün Ultra Aşağı Tezlikli Yüksək Gərginlik Generatoruna etibar edə bilər.

Kabel Baxımı

Kabel baxım qrupları quraşdırma və ya təmirdən sonra XLPE kabel qəbulu testləri, profilaktik sınaqlar, nasazlıqların təqibi yoxlamaları və izolyasiyanın yoxlanılması üçün sınaq cihazından istifadə edir.

Tətbiqlər

1．0,1 Hz VLF AC testinə davamlılıq.

2．XLPE elektrik kabeli sınaqlara davamlıdır.

3．35 kV və aşağı kabel izolyasiya testi.

4．Güc kondansatoru sınaqdan keçir.

5．Orta və böyük generatorun izolyasiya testi.

6．Motor stator sarımının müqavimət sınağı.

7．Kabel təhvil testi.

8．Kabelin profilaktik baxım sınağı.

9．Böyük tutumlu avadanlıqların izolyasiyasının yoxlanılması.

10．Sahə AC azaldılmış sınaq gücü gücü ilə sınaqlara davamlıdır.

11．Avtomatik vaxtlı yüksək gərginlikli sınaq.

12．Həddindən artıq gərginlik və həddindən artıq cərəyandan qorunan müqavimət testi.

13．Tarixi sınaq qeydlərinin saxlanması.

14. Çap edilmiş test hesabatının yaradılması.

15. Enerji vermədən əvvəl izolyasiya vəziyyətinin yoxlanılması.

Müştəri işi

Sənaye: Kabel təmiri podratçısı.

Problem: Yeni quraşdırılmış orta gərginlikli XLPE kabelində qəbul testini yerinə yetirmək üçün texniki xidmət podratçısına ehtiyac var. Adi güc tezlikli AC avadanlığının daşınması çətin idi və kabel tutumuna görə daha yüksək güc tutumu tələb olunurdu. Komandaya sahə kabel sınağı üçün uyğun portativ AC dayanıqlı həlli lazım idi.

Sınaq Prosesi: Texniklər kabelə qoşulmuş bütün avadanlıqları ayırdılar və əvvəlcə hər bir fazanı meqaohmmetr ilə yoxladılar. Məqbul izolyasiya müqavimətini təsdiqlədikdən sonra onlar nəzarətçi, gücləndirici, yüksək gərginlikli çıxış kabeli, torpaqlama kabeli və boşalma çubuğunu sınaq naqillərinə uyğun olaraq birləşdirdilər. Test gərginliyi kabel fazasının gərginliyinə uyğun olaraq təyin edildi və həddindən artıq cərəyan dəyəri kabelin tutumundan, sınaq tezliyindən və gərginlikdən hesablandı. Komanda 0,1 Hz çıxışı seçdi, tələb olunan sınaq müddətini təyin etdi və avtomatik gərginlik artımına başladı.

Nəticə: Alət avtomatik gərginlik artımını, sabit amplituda çıxışını, vaxtı, söndürməni və boşalmanı tamamladı. Dayanma müddətində dağıdıcı boşalma, anormal səs, tüstü, qoxu, qeyri-sabit gərginlik və ya anormal cərəyan müşahidə olunmayıb. Test məlumatları saxlanıldı və layihə qeydi üçün çap edildi.

Üstünlüklər: Podratçı daha kiçik və daha praktik sahə sistemi ilə AC kabel dayanıqlığı testini tamamladı. Avtomatik mühafizə, vaxt, boşalma, saxlama və çap əl əməliyyatını azaltmağa və sınaq sənədlərini təkmilləşdirməyə kömək etdi.

Tez-tez verilən suallar

Ultra Aşağı Tezlikli Yüksək Gərginlik Generatoru nə üçün istifadə olunur? Böyük tutumlu elektrik avadanlıqlarının, xüsusən də elektrik kabellərinin, güc kondansatörlərinin, generatorların və mühərriklərin VLF AC dayanıqlılığının sınaqdan keçirilməsi üçün istifadə olunur.

Niyə 50 Hz AC müqavimət testi əvəzinə 0,1 Hz VLF testindən istifadə etməlisiniz? Böyük tutumlu sınaq obyektləri 50 Hz-də yüksək cərəyan tələb edir. Sınaq tezliyinin 0,1 Hz-ə qədər azaldılması tələb olunan sınaq tutumunu əhəmiyyətli dərəcədə azaldır, bu da sahə AC-ni sınaqlara daha praktik edir.

Hansı çıxış tezlikləri mövcuddur? Test vahidi 0,1 Hz, 0,05 Hz, 0,02 Hz və 0,01 Hz çıxış tezliyi parametrlərini dəstəkləyir.

Maksimum kapasitiv yük nədir? Maksimum yük 0,1 Hz-də 0,5 μF, 0,05 Hz-də 1,1 μF, 0,02 Hz-də 2,2 μF və 0,01 Hz-də 5,5 μF-dir.

Hansı müdafiə funksiyaları daxildir? Alət həddindən artıq gərginlikdən qorunma, yüksək gərginlikli yan həddindən artıq cərəyandan qorunma, aşağı gərginlikli yan həddindən artıq cərəyandan qorunma, təcili dayandırma və söndürüldükdən sonra avtomatik boşalma daxildir.

Sınaq test hesabatlarını çap edə bilərmi? Bəli. Daxili printer ekranda göstərilən cari test məlumatlarını və tarixi məlumatları çap edə bilər.

Nə qədər tarixi qeydlər saxlanıla bilər? Alət 64 tarixi sınaq qeydini saxlaya bilər. Ən son 64-dən köhnə qeydlər avtomatik olaraq silinir.

Testdən sonra hansı təhlükəsizlik tədbirləri tələb olunur? Söndürüldükdən sonra, hər hansı bir kabeli çıxarmazdan əvvəl sınaq obyektini tamamilə boşaltmaq üçün boşaltma çubuğundan istifadə edin. Yüksək gərginlik sınaqları yalnız yüksək gərginlikli təhlükəsizlik prosedurlarına riayət etməklə təlim keçmiş işçilər tərəfindən aparılmalıdır.

Weshine Üstünlükləri

Weshine Electric elektrik xidmətləri, podratçılar, sənaye zavodları, laboratoriyalar və kabel texniki xidmət qrupları üçün elektrik sınaq avadanlığı təqdim edir. VLF müqavimət testi üçün Weshine praktiki sahədə işləməyə, sabit yüksək gərginlikli çıxışa, avtomatik mühafizəyə, tam aksesuarlara və aydın sınaq sənədlərinə diqqət yetirir. Alətlər çatdırıldıqdan sonra etibarlı istifadəni dəstəkləmək üçün zavod yoxlama qeydləri və əməliyyat təlimatları ilə təchiz edilmişdir.

Weshine müştərilərə model seçimi, kabel testi gərginliyinin təyini, yük tutumunun qiymətləndirilməsi və fərdiləşdirilmiş sınaq tələbləri ilə kömək edə bilər. Sabit, uzunmüddətli sınaq avadanlığı axtarırsınızsa, bizim Ultra Aşağı Tezlikli Yüksək Gərginlik Generatorumuz müxtəlif yerlərdə sınaq tələblərinizi tam şəkildə təmin edə bilər. Mühəndislik təcrübəsi, keyfiyyətə nəzarət, texniki dəstək, etibarlı sınaq həlləri və beynəlxalq xidmət ilə Weshine istifadəçilərə kabel və böyük tutumlu izolyasiya testlərini səmərəli və təhlükəsiz şəkildə həyata keçirməyə kömək edir. Sürətli qlobal logistika, xaricdəki toplu alıcılar üçün çoxsaylı ödəniş variantları.
