Qismən Boşalma Pulsuz AC Dözümlü Gərginlik Test Sistemi

Qabaqcıl SF6 qaz izolyasiyalı transformator texnologiyasından istifadə edərək, Qismən Boşalmayan AC Dözümlü Gərginlik Test Sistemi ümumi qismən boşalma səviyyəsi ≤5pC olan sabit 250kV çıxış təmin edir. Ağıllı avtomatik idarəetmə, reaktiv gücün kompensasiyası, aşağı səs-küylü əməliyyat və hərtərəfli qorunma funksiyalarına malik olan o, elektrik enerjisi müəssisələri, sənaye müəssisələri, universitetlər, tədqiqat institutları və yüksək gərginlikli laboratoriyalar üçün idealdır.

Enerji sənayeləri izolyasiyanın yoxlanılması və mikro qismən boşalmanın aşkarlanması üçün standartları yüksəltməyə davam etdikcə, bu sınaq qurğusu bu cür bazar tələblərinə uyğun olaraq hazırlanmışdır. Adi yağla doldurulmuş sınaq transformatorlarından fərqli olaraq, SF6 izolyasiyası neft dağılmaları və çirklənmə risklərini aradan qaldırır, eyni zamanda daşınma və yerləşdirməni asanlaşdırmaq üçün avadanlığın ümumi çəkisini 20%-dən 60%-ə qədər azaldır.

Bütün bu etibarlı performanslar peşəkar istehsal gücü ilə dəstəklənir. Weshine® enerji sisteminin avtomatlaşdırılması cihazlarının və sınaq alətlərinin tədqiqi və inkişafı, istehsalı, satışı və servisi üzrə ixtisaslaşmış müasir yüksək texnologiyalı fabrikdir. Məhsullar bütün dünyada satılır və bir çox müştərilərdən müsbət rəy almışdır.

Performans

Qismən Boşalmayan AC Dözümlü Gərginlik Test Sistemi 250kV-luq sabit çıxışı saxlamaq üçün SF6 qaz izolyasiyalı transformatorları qəbul edir və bütün dəsti qismən boşalmanı ≤5pC ilə məhdudlaşdırır. Ağıllı avtomatik idarəetmə, reaktiv güc kompensasiyası, aşağı səs-küy və çox qatlı təhlükəsizlik mühafizəsi onu elektrik fabrikləri, sənaye müştəriləri, universitetlər və tədqiqat laboratoriyaları üçün praktik seçim edir.

Bütün maşının qismən boşalma indeksi ≤5pC-ə çatır və quraşdırılmış SF6 transformatoru nominal gərginlik altında yalnız ≤3pC qismən boşalma yaradır. Belə əla izolyasiya performansı onu qismən boşalma yoxlaması, zavod qəbulu yoxlamaları, izolyasiyanın yoxlanılması və müxtəlif yüksək gərginlikli tədqiqat işləri üçün ideal edir.

Struktur

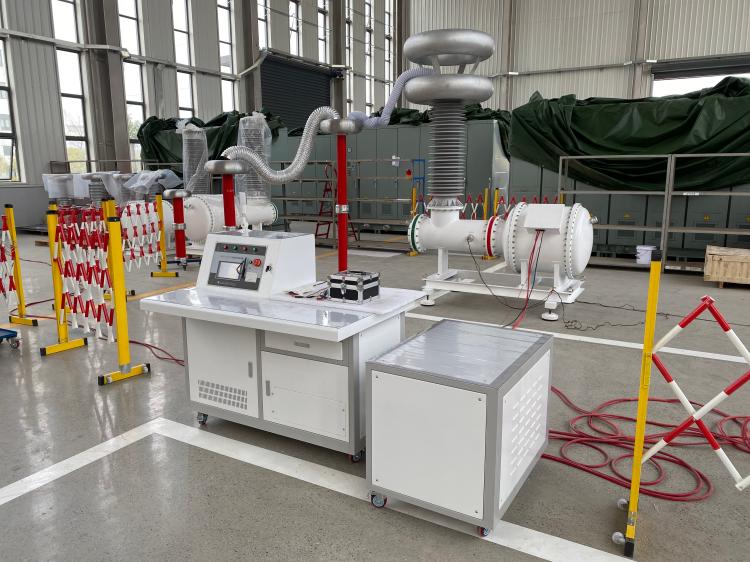

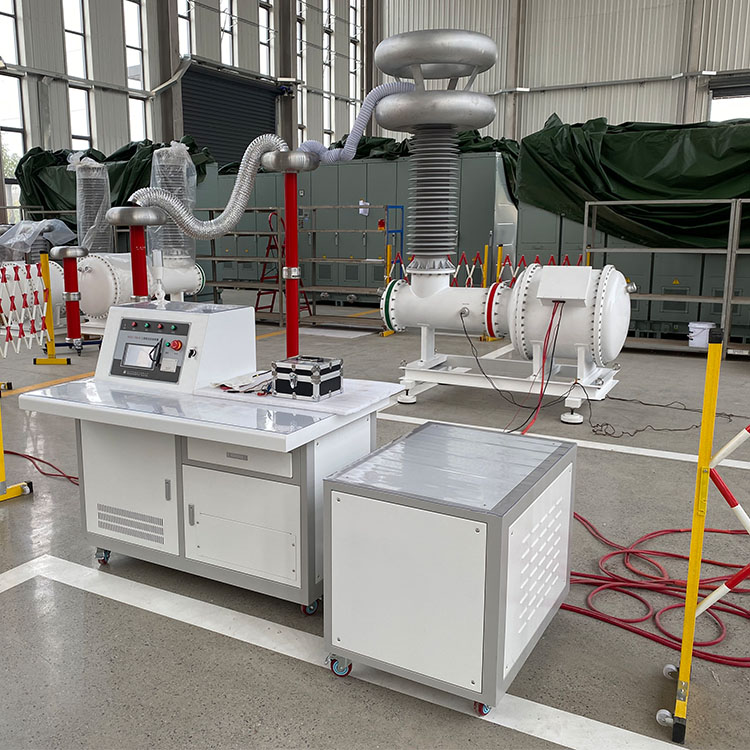

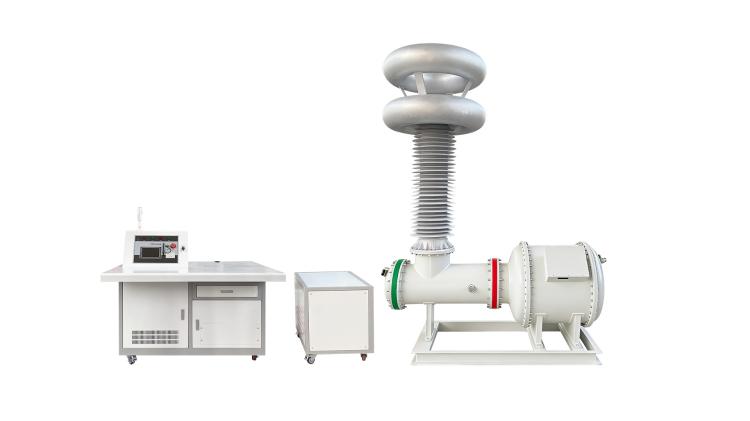

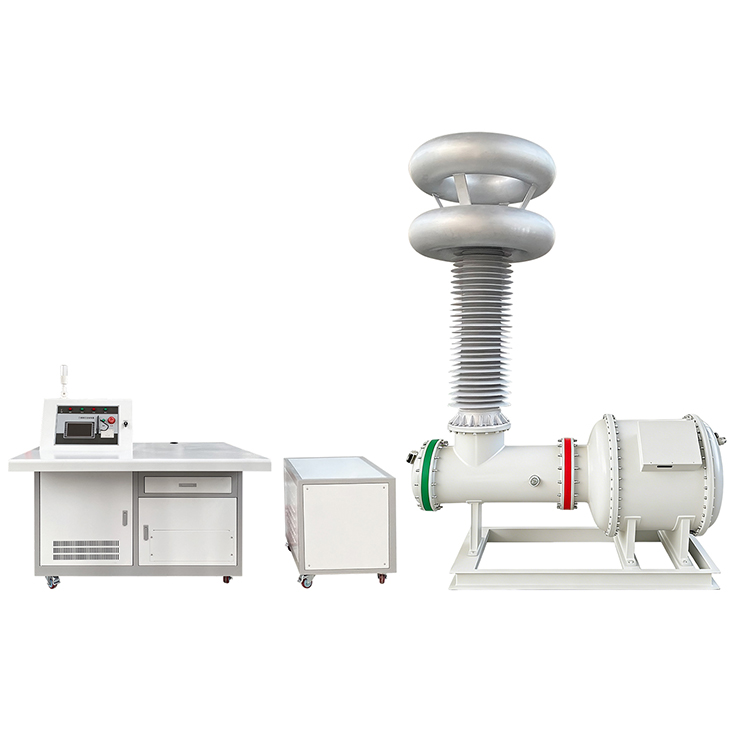

Tam paketə SF6 izolyasiyalı sınaq transformatoru, birləşmə kondensatoru, yüksək gərginlikli cərəyanı məhdudlaşdıran reaktor, aşağı gərginlikli kompensasiya reaktoru, izolyasiya transformatoru və tam avtomatik idarəetmə şkafı daxildir. Aşağı gərginlikli kompensasiya texnologiyası giriş enerjisi istehlakını 60%-ə qədər azaldır ki, bu da sınaq səmərəliliyini xeyli artırır və enerji təchizatı tələblərini azaldır.

Nəzarət

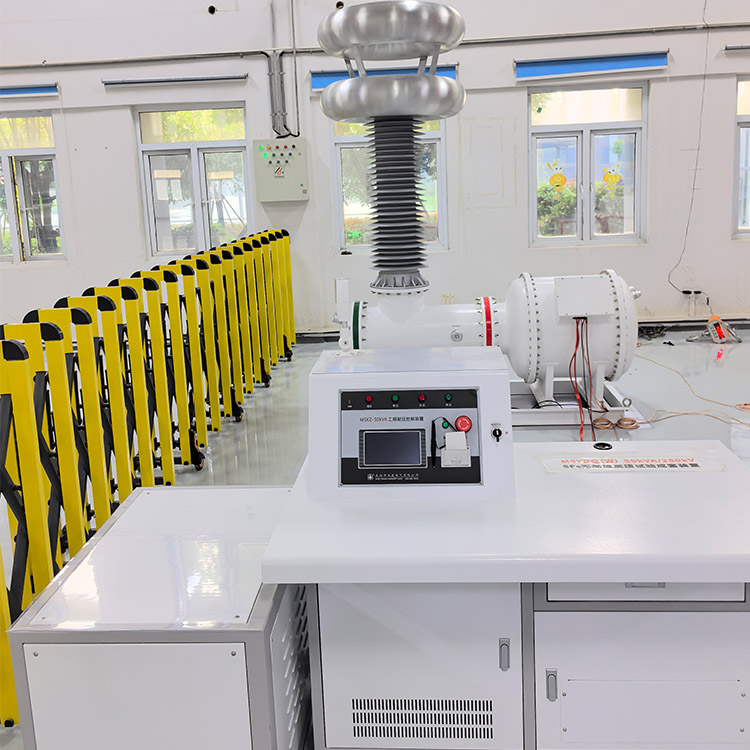

Qismən Boşalmayan AC Dözümlü Gərginlik Test Sistemi həm avtomatik, həm də əl ilə işləmə rejimlərini dəstəkləyən 7 düymlük rəngli sensor ekran idarəetmə bloku ilə təchiz edilmişdir. Operatorlar beş ayrı gərginlik seqmentini təyin edə, gücləndirmə sürətini tənzimləyə və vaxtını sərbəst saxlaya bilər. Avtomatik funksiyalar gərginliyin artırılması, kompensasiyanın dəyişdirilməsi, vaxt, sınaqdan sonra təzyiqin azaldılması, məlumatların saxlanması, qeydlərin axtarışı və sınaq hesabatının çapını əhatə edir.

Təhlükəsizlik

Sabit və təhlükəsiz işləməyi təmin etmək üçün avadanlıq 5%-dən aşağı dalğa forması təhrifi və 65 dB-dən aşağı səs-küylə hamar sinus dalğa gərginliyi verir. Aşırı gərginlikdən və həddindən artıq cərəyandan qorunma mexanizmləri tam təchiz olunub. Onun modul çərçivəsi 1200 kV-a qədər ultra yüksək gərginlikli sınaq üçün genişləndirilə bilən sonrakı təkmilləşdirmələri dəstəkləyir.

Xüsusiyyətlər

1、SF6 qaz izolyasiyalı transformator texnologiyası

2、Yağsız dizayn, ətraf mühitin çirklənməsi yoxdur

3、Tam sistem qismən boşalma səviyyəsi ≤5pC

4、Transformatorun qismən boşalma səviyyəsi ≤3pC

5、250kV-a qədər nominal çıxış gərginliyi

6、Nominal tutum 50kVA

7、Reaktiv güc kompensasiyası giriş cərəyanını 60%-ə qədər azaldır

8, Avtomatik və əllə sınaq rejimləri

9, Beş mərhələli proqramlaşdırıla bilən gərginlik və vaxt parametrləri

10, Tənzimlənən gərginlik ramp dərəcəsi

11, Ağıllı gərginlik tənzimlənməsi və kompensasiya keçidi

12, Tarixi məlumatların saxlanması və hesabatın çapı

13、Təhrif ≤5% ilə sabit sinüs dalğası çıxışı

14、Aşağı iş səsi ≤65dB

15、Yüksək gərginlikli həddindən artıq gərginlikdən qorunma

16、Quyruq cərəyanının həddindən artıq cərəyandan qorunması

17、Qismən boşalma və AC-yə davamlı gərginlik testi üçün uyğundur

Tətbiqlər

1、Transformator AC Dözümlü Gərginlik Testi

2, GIS Qismən Boşaltma Testi

3, Keçid qurğularının İzolyasiya Testi

4、Yüksək Gərginlikli Kabel Testi

5, Bushing Testi

6, İzolyator Testi

7, Fabrika Qəbul Testi (FAT)

8、Yüksək Gərginlik Laboratoriya Sınaqları

9、Elektrik Avadanlıqlarının Tip Testi

10, Profilaktik Baxım Proqramları

Weshine Üstünlükləri

Weshine Electric yüksək gərginlikli sınaq avadanlığı və qismən boşalma ölçmə sistemlərinin peşəkar istehsalçısıdır. Bizim VS-W seriyalı Qismən Boşalmayan AC Dözümlü Gərginlik Test Sistemlərimiz qabaqcıl SF6 izolyasiya texnologiyasını, ultra aşağı qismən boşalma performansını, ağıllı avtomatlaşdırmanı və etibarlı təhlükəsizlik mühafizəsini birləşdirir. Tələb olunan laboratoriya və sahə tətbiqləri üçün nəzərdə tutulmuş Weshine həlləri müştərilərə sınaq dəqiqliyini təkmilləşdirməyə, normativlərə uyğunluğu təmin etməyə və avadanlıqların uzunmüddətli etibarlılığını artırmağa kömək edir.
