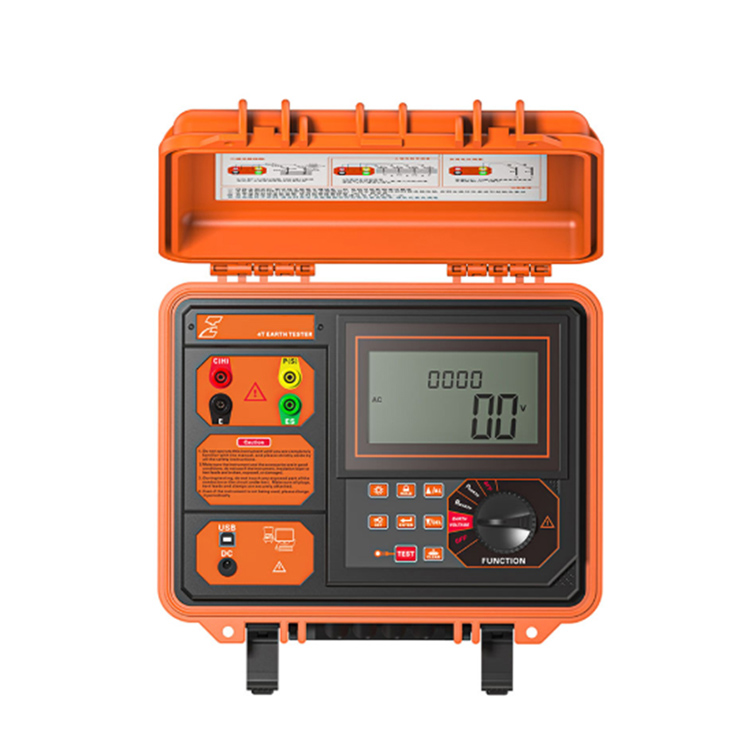

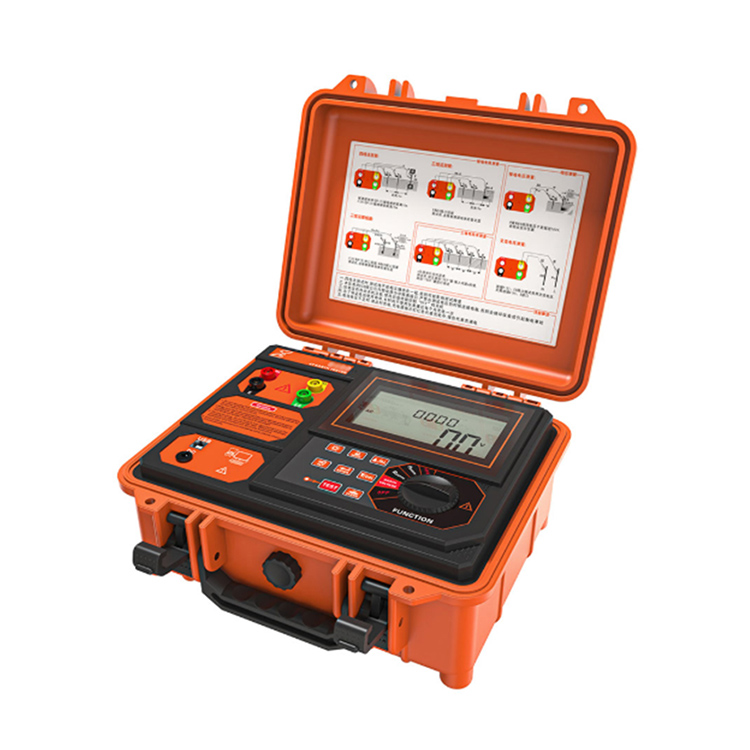

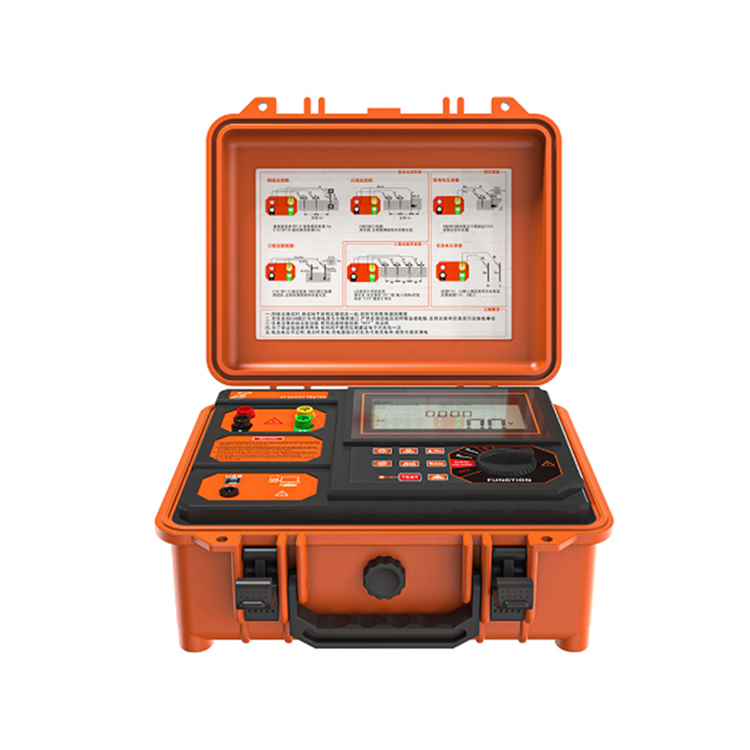

VS-3001 Rəqəmsal Yer Müqaviməti Test Cihazı

VS-3001 Torpaqlama Müqaviməti və Torpaq Müqaviməti Test Cihazı yeni ildırımdan mühafizə torpaqlama müqavimətinin sınaq standartı ilə birlikdə torpaqlama müqavimətinin, torpağın müqavimətinin, torpaqlama gərginliyinin və AC gərginliyinin yerində ölçülməsi üçün xüsusi olaraq hazırlanmış və istehsal edilmişdir. Test cərəyanı 20 mA-a qədərdir. Rəqəmsal və mikro emal texnologiyası, dəqiq 4-tel üsulu, 3-tel metodu və torpaqlama müqavimətini ölçmək üçün sadə 2-tel metodu, idxal FFT (Fast Furier Transform) texnologiyası, AFC (Avtomatik Tezliyə Nəzarət) texnologiyası, müdaxiləni avtomatik müəyyənləşdirin və ölçmə tezliyini seçin, müdaxilə edin Təsiri minimuma endirin və daha dəqiq torpaq müqaviməti dəyərini təmin edin. O, unikal anti-müdaxilə qabiliyyətinə və ətraf mühitə uyğunlaşma qabiliyyətinə malikdir və uzunmüddətli ölçmənin yüksək dəqiqliyini, yüksək sabitliyini və yüksək etibarlılığını təmin edən təkrar testlərin yaxşı ardıcıllığına malikdir. Elektrik enerjisi, telekommunikasiya, meteorologiya, neft yatağı, tikinti, ildırımdan mühafizə və sənaye elektrik avadanlıqlarının torpaqlama müqavimətinin, qruntun müqavimətinin, torpaqlama gərginliyinin və dəyişən cərəyan gərginliyinin ölçülməsində geniş istifadə olunur.

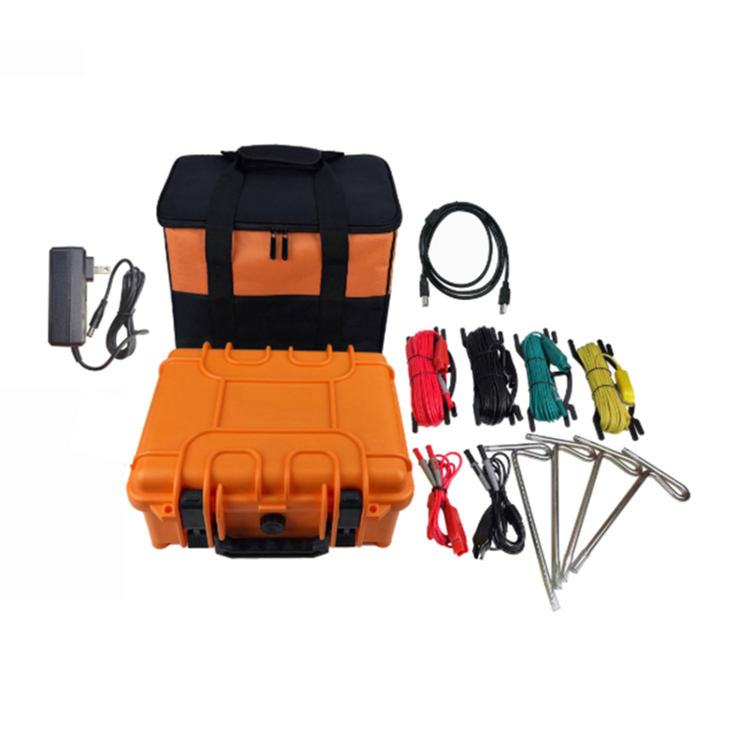

VS-3001 torpaqlama müqaviməti və torpaq müqaviməti test cihazı, həmçinin dəqiq torpaqlama müqaviməti test cihazı, dörd naqilli torpaqlama müqaviməti test cihazı, iki-üç-dörd telli torpaqlama müqaviməti test cihazı, torpaq müqaviməti test cihazı, host, məlumat proqramı, sınaq xətti, köməkçi torpaq çubuqları, rabitə xətləri və s. ibarətdir. birdəfəlik enjeksiyon qəlibləri üçün yeni kompozit doldurucuların əlavə edilməsi , aşağı sıxlıq, möhkəmlik, sərtlik, sərtlik, aşınma müqaviməti, istilik müqaviməti, izolyasiya performansı daha üstündür, qutu gövdəsi Təxminən 200 kq təzyiqə tab gətirə bilər, müxtəlif ekoloji testlərdə yüksək dəqiqlik, yüksək sabitlik və yüksək etibarlılıq təmin edir. Ev sahibinin arxa işığı və bar qrafiki ilə böyük LCD displeyi bir baxışda aydın görünür. Eyni zamanda, o, 300 məlumat dəstini saxlaya bilir və tarixi məlumatların oxunması, baxılması, saxlanması, hesabatı və çapı funksiyaları verilənlərin proqram təminatı vasitəsilə həyata keçirilə bilər.

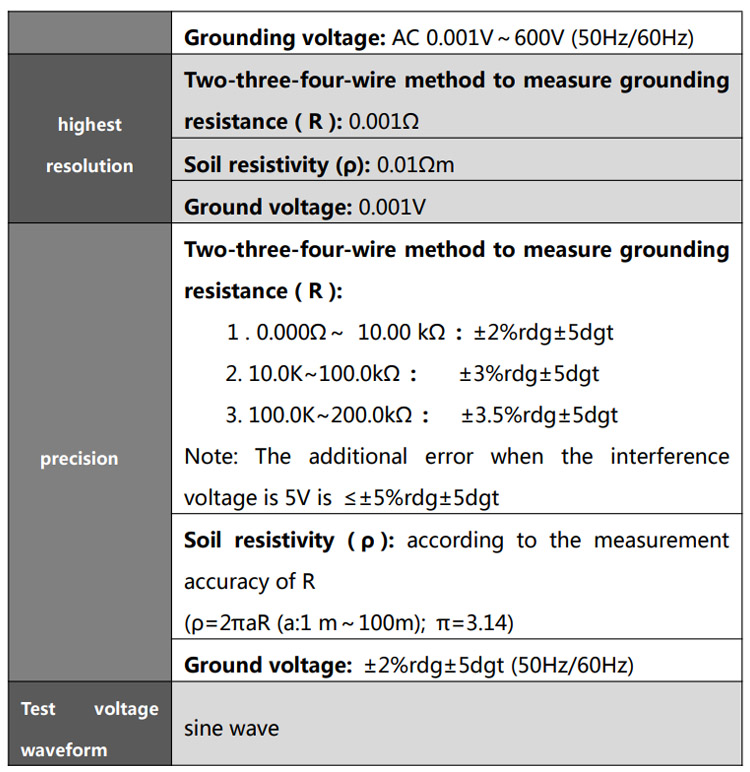

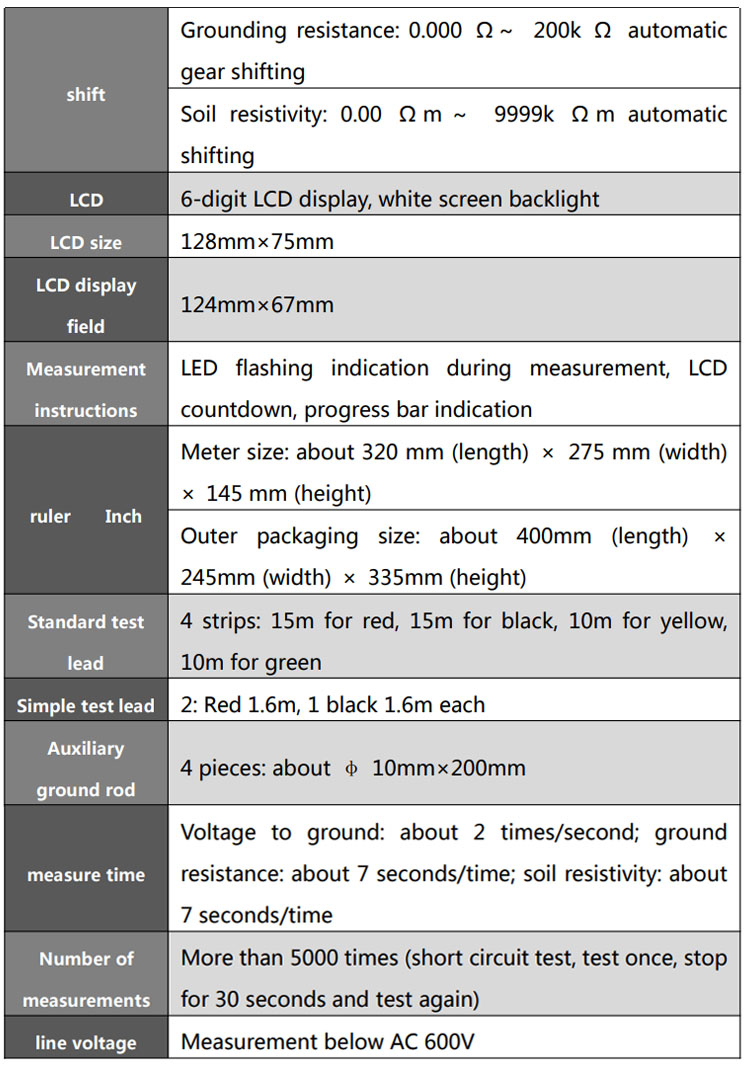

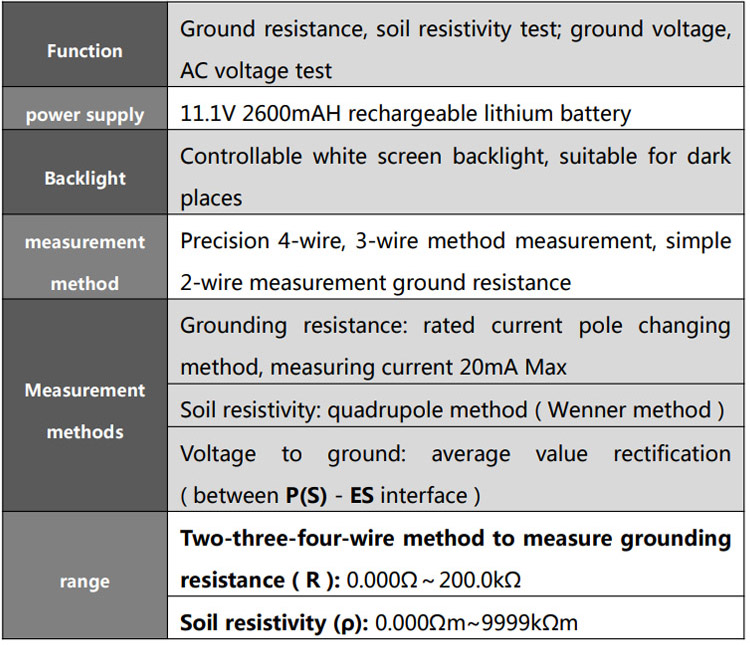

Texniki Spesifikasiyalar

Əsas Xüsusiyyətlər

Yüksək Dəqiqlik və Anti-Müdaxilə‌: Avtomatik tezlik seçimi (412Hz/825Hz/1280Hz) müdaxiləni minimuma endirməyə kömək edir. Torpaq müqavimətinin ölçülməsində dəqiqlik 0.000Ω–10.00kΩ diapazonu üçün ±2%rdg±5dgt-ə çata bilər.

Sağlam və Portativ Dizayn‌: 200 kq təzyiqə tab gətirə bilən sənaye səviyyəli baza stansiyası alətlər qutusunda gəlir. Yüngüldür (baza stansiyası 2,7 kq) və tarlada istifadə üçün uyğundur.

Geniş Ölçmə Aralığı‌: Torpaq müqaviməti: 0.000Ω–200 kΩ; Torpağın müqaviməti: 0,00 Ω·m–9999 kΩ·m; Torpaqlama/AC Gərginliyi: 0,001–600,0 V.

İstifadəçi üçün rahat əməliyyat‌: Arxa işığı, sınaq tərəqqi çubuğu, geri sayım göstəricisi və intuitiv funksiya yığımı/düymələri ilə böyük LCD. O, müdaxiləni (SƏYƏ xəbərdarlığı >5V) və həddindən artıq yüklənmə şərtlərini (OL displey) avtomatik aşkarlaya bilir.

Data Management‌: 300-ə qədər məlumat dəstini saxlayır. Məlumatlar cihazda saxlanıla, nəzərdən keçirilə, silinə və hesabat və çap üçün təmin edilmiş proqram təminatından istifadə edərək ‌RS232/USB vasitəsilə PC-yə ötürülə bilər.

Təhlükəsizliyə uyğunluq‌: Həddindən artıq yüklənmədən qorunma və izolyasiya, gərginlik hədləri (600V-dan çox olmamaq) və düzgün işləmə ilə bağlı aydın təhlükəsizlik xəbərdarlıqları ilə IEC61010-1 (CAT III 300V, CAT IV 150V) tələblərinə cavab verir.

Tətbiqlər

VS-3001 etibarlı torpaqlama sisteminin sınaqdan keçirilməsi və torpaq analizi tələb edən sənaye sahələrində geniş istifadə olunur, o cümlədən:

Elektrik Mühəndisliyi‌ - Test

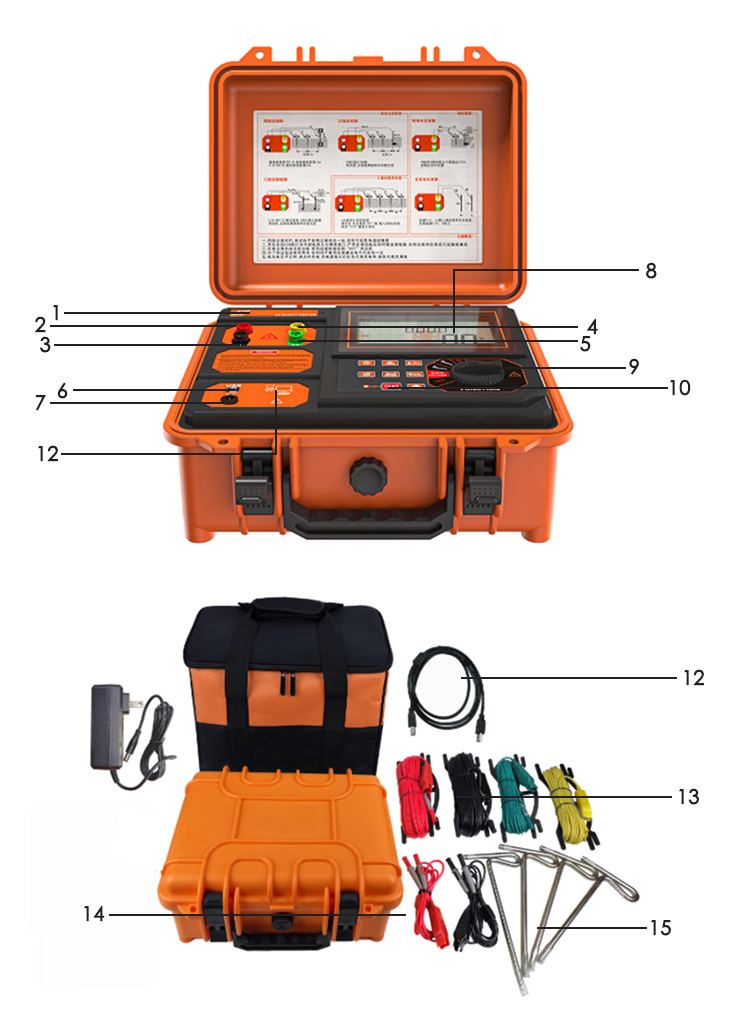

Struktur

1: Məhsul modelinin yerləşdirilməsi

2: C(H) interfeysi: cari qütb

3: E interfeysi: yer dirəyi

4: P(S) interfeysi: gərginlik dirəyi

5: ES interfeysi

6: USB interfeysi

7: Doldurma portu

8: LCD

9: Ötürücü düymə funksiyası

10: Əsas sahə

11: USB məlumat kabeli

12: S480 metr

13: 4 standart test xətti

14: 2 sadə test xətti

15: Köməkçi torpaq çubuğu

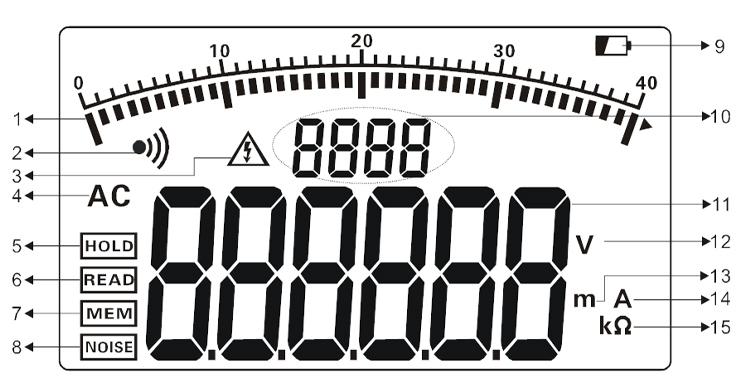

1. Test irəliləyiş bar qrafiki (testin gedişatını göstərin, dinamik ekran)

2. Siqnal göstəricisi (siqnal funksiyası aktivləşdirildikdə göstərilir və həyəcan həddi keçdikdə yanıb-sönür)

3. Həddindən artıq gərginlik göstəricisi (sınaq edilmiş gərginlik 30V-dan çox olduqda göstərilir, təhlükəsizliyə diqqət yetirməyi xatırladır)

4. rabitə təlimatları

5. Məlumat saxlama göstəricisi (məlumatı saxlamaq üçün HOLD düyməsinə basıldıqda göstərilir)

6. Məlumatların nəzərdən keçirilməsi təlimatı (məlumatların nəzərdən keçirilməsinə daxil olmaq üçün HOLD düyməsini 3 saniyə uzun müddət basdıqda göstərilir)

7. Məlumatın saxlanması göstəricisi (HOLD düyməsini basmaqla məlumat saxlanılarkən məlumat saxlanıldıqda göstərilir)

8. Müdaxilə siqnalının göstəricisi (müdaxilə gərginliyi 5V-dən çox olduqda göstərilir)

9. Aşağı batareya göstəricisi

10. Saxlanılan məlumat qruplarının sayının göstəricisi

11. Test məlumatları

12. Gərginlik vahidi simvolu

13. Uzunluq vahidi simvolu

14. Cari vahid simvolu

15. Müqavimət vahidinin simvolu

Şirkət sui-istifadə nəticəsində yaranan digər itkilərə görə məsuliyyət daşımır.

Bu istifadəçi təlimatının məzmunu məhsulu xüsusi məqsədlər üçün istifadə etmək üçün səbəb kimi istifadə edilməməlidir.
