Transformatorun fırlanma nisbəti

Weshine® CE sertifikatı, yüksək keyfiyyət və dəqiqlik ilə transformatorun növbə nisbətini yoxlamaq üçün Dönüş Nisbəti Test Cihazını icad etdi, Milli standartlara uyğun olaraq icad edildi və istehsal edildi, tam elektrik sınaq həlli mövcuddur. Weshine-dən transformatorun növbə nisbətini sınamaq üçün Turns Ratio Tester haqqında daha ətraflı məlumat üçün bizimlə əlaqə saxlayın!

Sorğu göndərin PDF Yüklə

Məhsul təsviri

Weshine

Transformatorun çevrilmə nisbəti birincil sarımın növbələrinin sayının ikincil sarımın növbələrinin sayına bölünməsinə bərabərdir. Transformator nisbəti transformatorun istənilən performansını və ikincil sarımın tələb etdiyi müvafiq gərginliyi təmin edir.

Əgər ikincil gərginliyin birincil gərginlikdən aşağı olması tələb olunursa - aşağı endirici transformator - ikincili sargı gücləndirici transformator üçün birincidən və əksinə daha az növbəyə malik olmalıdır; transformatorun nisbəti gərginliyi azaltdıqda, cərəyanı artırır və əksinə, Buna görə ideal transformatorun gərginlik və cərəyan nisbəti birbaşa transformasiya nisbəti ilə bağlıdır.

Təəssüf ki, transformatorlar mükəmməl deyil, real transformatorda gərginlik və ya cərəyan nisbətləri transformatorun dəmir nüvəsində (histerezis və burulğan cərəyanı itkiləri) və mis kimi müxtəlif elektrik itkiləri səbəbindən transformatorun fiziki nisbətlərinə uyğun gəlməyə bilər. itkilər (ilkin və ikincil sarımların müqavimətinə görə); buna görə də istehsalçılar transformatorları tam yükdə maksimum səmərəlilik, gücün 95%-dən yuxarı çevrilməsi üçün bu itkiləri minimuma endirmək üçün dizayn etməyə çalışırlar, beləliklə, transformatorun gərginlik nisbəti/dönüş nisbətindən 5%-dən çox olmayan fərq təmin edilir.

Weshine ölçmə üçün transformatorun dönüş nisbəti testini və ya TTR testini icad etdiTransformatorun fırlanma nisbətivə transformatorun ilkin döngələrin ikinci dərəcəli döngələrə düzgün nisbətinə malik olduğunu təsdiq edir. Bu testdən düzgün istifadə kran dəyişdiricisinin işini, qısaldılmış növbələri, açıq sarımları, yanlış sarım birləşmələrini və transformatorlardakı digər nasazlıqları müəyyən etməyə kömək edə bilər. Weshine-in TTR test cihazlarının çeşidi bəzi transformatorların sınaqdan keçirildiyi sərt şərtlərə tab gətirmək üçün möhkəmdir. Aralığa sınaqları sadələşdirmək və sürətləndirmək üçün müxtəlif funksiyalar, həmçinin 3 fazalı TTR test cihazları və PT və CT TTR test cihazları daxildir.

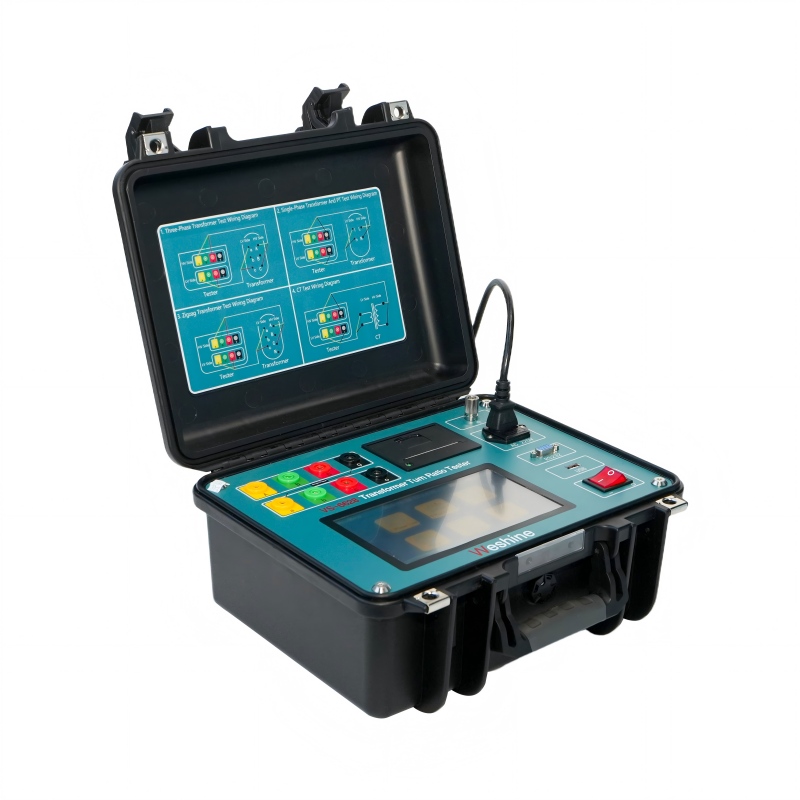

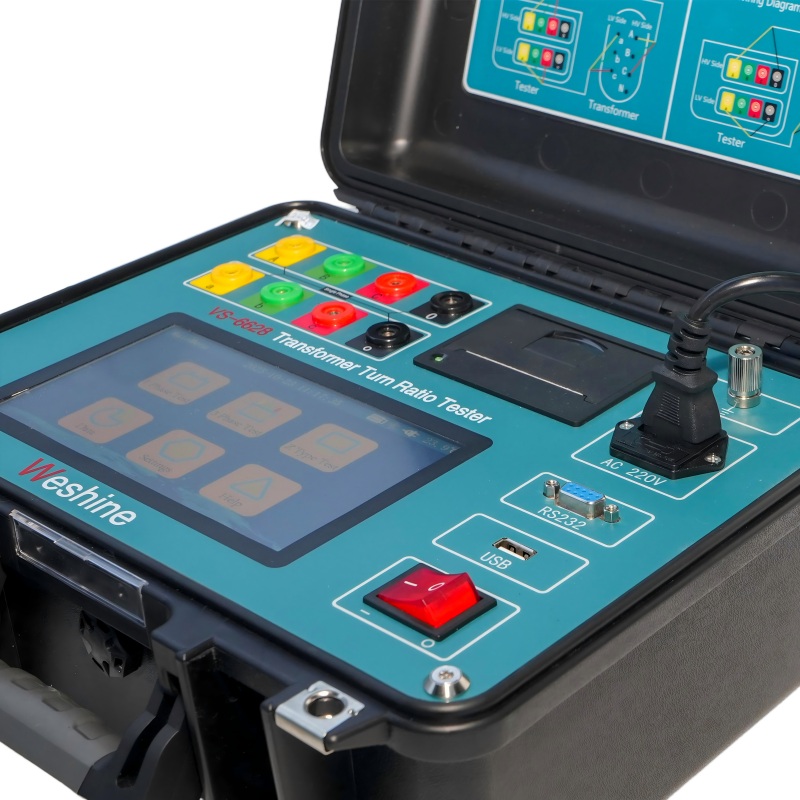

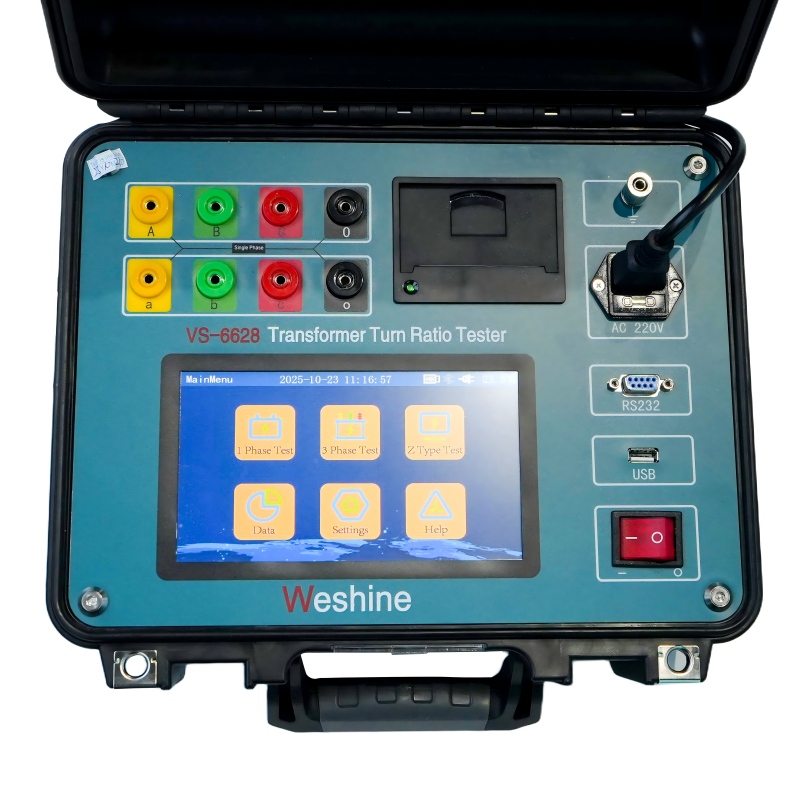

VS-6628 seriyalı üç fazalı transformatorların növbə nisbəti test dəstləri yarımstansiyada və ya istehsal mühitində güc, alət və paylayıcı transformatorların növbə nisbətini ölçmək üçün nəzərdə tutulmuşdur. Möhkəm və möhkəm dizayn bu alətləri müxtəlif sərt mühitlərdə istifadə üçün yaxşı uyğunlaşdırır. Bizim aparıcılarımız soyuq havalarda lazım olan rahatlığı təmin etmək üçün xüsusi olaraq hazırlanmışdır.

Transformatorlar istismar müddəti ərzində həm elektrik, həm də mexaniki olaraq müxtəlif gərginliklərə və dəyişikliklərə məruz qaldıqları üçün transformator işə salınmazdan əvvəl və müxtəlif texniki xidmət cədvəlləri zamanı transformatorun düzgün dönmə nisbəti yoxlanılmalıdır, burada Transformatorun Dönmə Nisbəti Test Cihazı var. Buna görə də, müxtəlif transformator növbə nisbəti test dəstləri (TTR cihazları) ilə ölçülən növbə nisbətlərinə adətən transformatorlarda mövcud olan itkilər daxildir, nəticədə növbələrin fiziki sayından fərqli olan, lakin istehsalçılar və istifadəçilər tərəfindən gözlənilən faktiki gərginlik nisbətlərini əks etdirən növbə nisbətləri və ya əsl transformator güc transformatorunun nisbəti.

Weshine

MƏHSUL HAQQINDA MƏLUMAT
Məhsulun adı	TRANSFORMATÖRÜN DÖNMƏNİ TEST ETMƏK ÜÇÜN DÖNÜŞ NƏSƏBİYYƏTİ TESTERİ
Model nömrəsi	VS-6628	Test Aralığı	0,9 ~ 10000
Dəqiqlik	0,2%	Sertifikatlar	CE; EMC; LVD; ISO;
Tipik Tətbiq	Dönmə nisbətini, faza yerdəyişməsini və polariteyi yoxlayır.
Müəyyənləşdirmədə köməkçilər
Ölçülər	345 x 295 x 175 mm	Çəki	5 kq

Seçimlər

Weshine, elektrik avadanlıqlarının tam çeşidi ilə məşğul olmaq üçün xüsusi olaraq 8 illik təcrübəyə malikdir. Hazırda Weshine sınaq üçün müxtəlif növbə nisbəti test cihazını icad etmişdirtransformatorun dönüş nisbətiformada göstərildiyi kimi:

SINAQ ÜÇÜN DÖNÜŞLƏRİN NƏFƏRİYYƏTİNİN TESTERİ ÜÇÜN SİFARİŞ MƏLUMATITRANSFORMATÖRÜN DÖNÜŞ ƏMƏLİ
pişik. Yox.	Test Aralığı	Dəqiqlik	Görüntü imkanı	Ölçülər (mm)	Çəki (kq)
VS-6628	0,9-dan 10000-ə qədər	0,2%	0.0001 dəq	345 x 295 x 175	5
VS-6629	0,9-dan 10000-ə qədər	0,1% (0,9 - 500) 0,2% (500 - 3000) 0,3% (3000-10000)	0,9ï½9,9999ï¼0,0001ï¼ 10ï½99,999ï¼0,001ï¼ 100ï½999,99ï¼0,01ï¼ 1000ï½9999,9ï¼0,1ï¼ 10000 və yuxarıï¼1ï¼	325 x 225 x 125	3.8
VS-6630	0,9-dan 10000-ə qədər	0,1% (0,9-2000) 0,3% (2000-10000)	0.0001 dəq	360 x 280 x 160	6
VS-6628T	0,8 ilə 10000 arasında	0,1% (0,8 - 3000) 0,2% (3000-10000)	0.0001 dəq	320 x 240 x 130	3
VS-6628A	0,9-dan 10000-ə qədər	0,1% (0,9 - 500) 0,2% (500 - 3000) 0,3% (3000-10000)	0,9ï½9,9999ï¼0,0001ï¼ 10ï½99,999ï¼0,001ï¼ 100ï½999,99ï¼0,01ï¼ 1000ï½9999,9ï¼0,1ï¼ 10000 və yuxarıï¼1ï¼	246 x 156 x 62	1.7

Təchizat Zənciri məsələlərinə əsasən: Cari qiymətlər və çatdırılma müddətləri üçün üstünlük verdiyiniz Səlahiyyətli Weshine Distribyutoru ilə əlaqə saxlayın.

Keyfiyyət Sertifikatı

Biz həmişə inanırıq ki, şirkətimizin bütün uğurları təqdim etdiyimiz məhsulların keyfiyyəti ilə birbaşa bağlıdır. Test üçün nisbət test cihazını çevirirtransformatorun dönüş nisbətiISO9001, ISO14000:14001 təlimatlarında və ciddi keyfiyyətə nəzarət sistemində göstərilən ən yüksək keyfiyyət tələblərinə cavab verir.
