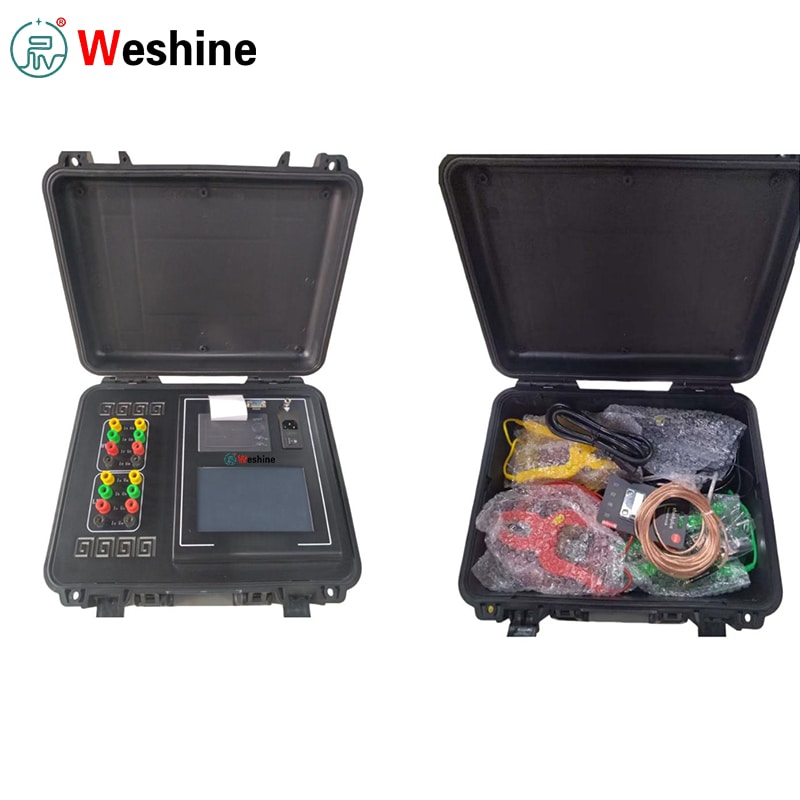

Transformator DC Müqaviməti və Dönmə Nisbəti 2 1 Test Cihazında

Çindən olan peşəkar istehsalçı Weshine, güc transformatorları üçün iki əsas yoxlama prosedurunu yerinə yetirən yüksək keyfiyyətli Transformator DC Müqaviməti və Dönmə Nisbəti 2-də 1 Sınaq cihazını təqdim edir: sarım DC müqavimət testi və dönmə nisbəti testi.

● DC müqavimətini yoxlayır:zəif təmas nöqtələri, sarımın daxili qüsurları, kran dəyişdiricisinin nasazlıqları, boş birləşmələr və balanssız faza müqaviməti.

● Dönüş nisbəti testi:faktiki transformator nisbətinin, kran mövqeyinin və vektor qrupunun ad lövhəsi və dizayn spesifikasiyasına uyğun olub olmadığını yoxlayır.

Hər iki kritik test funksiyasını bir alət daxilində birləşdirir. Sahə ekipajlarının artıq iki ayrı sınaq aparatını daşımasına ehtiyac yoxdur. Yüksək gərginlikli və aşağı gərginlikli sınaq kabelləri birləşdirildikdən sonra, təkrar naqil dəyişdirilmədən çoxlu test tapşırıqları tamamlana bilər.

DC müqavimətinin ölçülməsi

DC müqavimətinin ölçülməsi üçün qurğu avtomatik maqnitləşmə ilə birlikdə üç fazalı eyni vaxtda sınaqdan keçirməyə imkan verir.

● Neytral nöqtəsi olan ulduz konfiqurasiya edilmiş sarımlar üçün ümumi sınaq dövrlərini qısaltmaq üçün A0, B0 və C0 faza müqavimətləri eyni vaxtda tutula bilər.

● Daxili delta birləşmələri olan üç fazalı beş qollu transformatorları sınaqdan keçirərkən, quraşdırılmış avtomatik həyəcan rejimi aşağı gərginlikli tərəflərdə sınaq səmərəliliyini daha da artırır.

Test Nəticələri və Qoruma

Yüksək gərginlikli, orta gərginlikli və aşağı gərginlikli sarımlar üçün sınaq nəticələri birbaşa saytda göstərilə və çap edilə bilər.

● Üç fazalı müqavimət balanssızlığını avtomatik hesablayır.

● Nominal temperatura çevrilmiş müqavimət oxunuşlarını çıxarır.

● Tam, audit üçün hazır transformator sınaq qeydlərini təmin edir.

● Kompleks arxa EMF mühafizəsi DC müqavimətinin boşaldılması və sınaq qurğusunun idarə edilməsi zamanı operatorları qoruyur.

Nisbi Ölçməni çevirir

Dönmə nisbətinin ölçülməsində, Transformatorun DC Müqaviməti və Dönmə Nisbəti 2-də 1 Sınaq Cihazı həm tək fazalı, həm də avtomatik üç fazalı sarım testlərini dəstəkləyir.

● Operatorlar müvafiq transformator qoşulma qrupunu seçirlər.

● AB, BC və CA fazaları üzrə nisbət dəyərini, nisbət xətasını və əlaqə qrupu parametrlərini ölçür.

● Birfazalı növbə nisbətinin ölçülməsi rəsmi təlimatda sənədləşdirildiyi kimi təxminən 15 saniyə ərzində başa çata bilər.

Əməliyyat və Məlumat İdarəetmə

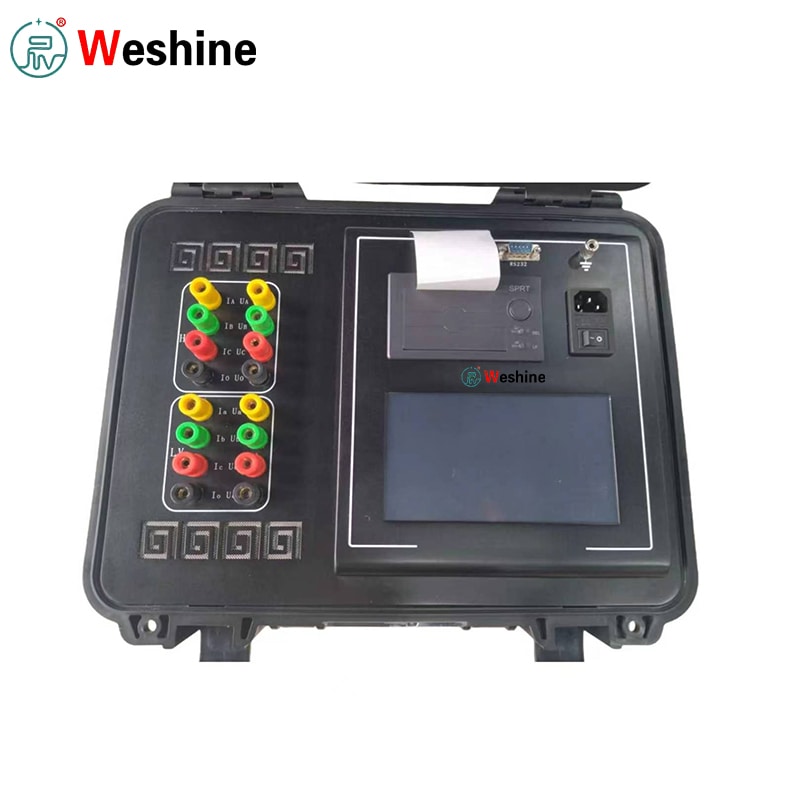

İstifadəçi qarşılıqlı əlaqəsi ikidilli Çin-İngilis dillərində ekran göstərişləri olan 7 düymlük rəngli sensorlu LCD-də işləyir.

● Test hesabatları daxil edilmiş mikro printer vasitəsilə dərhal yaradıla bilər.

● Bütün verilənlər dəstləri USB fleş disklərdə saxlanıla və sınaq tarixinə və transformatorun seriya nömrəsinə görə təşkil edilə bilər.

● Avadanlıq rabitə variantları təcrid olunmuş RS232, Bluetooth və daxili RS485 avtobus interfeyslərini əhatə edir.

Texniki Parametrlər

Məhsul Bələdçisi

Transformatorun DC Müqaviməti və Dönmə Nisbəti 2-də 1 Test Cihazını işə salmazdan əvvəl hədəf transformatorun enerjisizliyini, təhlükəsiz şəkildə boşaldığını və lazımi şəkildə torpaqlandığını təsdiqləyin. Hər hansı bir sınaq klipini taxmazdan əvvəl həmişə alətin qoruyucu torpaq terminalını birləşdirin.

DC müqavimətinin yoxlanılması üçün yüksək gərginlikli və aşağı gərginlikli cərəyan potensiallı klipləri müvafiq transformator kollarına əlavə edin. İkidolaqlı transformatorlar üçün naqilli terminallar A, B, C, O və a, b, c, o naqil sxemlərinə uyğun olaraq. Birfazalı transformatorlar üçün diaqrama uyğun olaraq müvafiq yüksək və aşağı tərəf terminallarını birləşdirin. AC 220 V təchizatı ilə test cihazını işə salın. Transformator identifikatorunu, sarım materialını, sınaq rejimini, cərəyan diapazonunu, sarım parametrlərini və temperatura çevrilmə parametrlərini daxil etmək üçün toxunma ekran menyuları arasında keçin, sonra DC müqaviməti və ya növbə nisbətinin ölçülməsini işə salın.

Döngə nisbəti testlərini həyata keçirərkən düzgün nisbət, xəta və vektor-qrup çıxışlarını təmin etmək üçün dəqiq əlaqə qrupu və kran dəyişdirici məlumatını seçin. Əgər tərs polarite bağlantısı, qısaqapanma vəziyyəti və ya naqil xətası aşkar edilərsə, sınağı dərhal dayandırın və işə davam etməzdən əvvəl bütün sınaq kabellərini yoxlayın. Test başa çatdıqdan sonra ekranda oxunuşları nəzərdən keçirin. Tələb olunduqda hesabatların kağız nüsxəsini çap edin, qeydləri daxildə saxlayın və ya daha sonra hesabat tərtib etmək üçün məlumat dəstlərini USB flash sürücüyə ixrac edin.

Xüsusiyyətlər

1、Transformatorun DC müqavimətini və bir alətdə növbə nisbətinin testini dəstəkləyir.

2、Üç fazalı DC müqavimətini eyni vaxtda ölçür.

3、Transformator nisbətini, nisbət xətasını və vektor qrupunu ölçür.

4、DC müqavimət testi üçün avtomatik maqnitləşməni təmin edir.

5、Daxili deltaya qoşulmuş üç fazalı beş hissəli transformatorlar üçün avtomatik həyəcanlandırma üsulunu təmin edir.

6、Üç fazalı müqavimət balanssızlığını avtomatik hesablayır.

7、Yüksək gərginlikli, orta gərginlikli və aşağı gərginlikli sarğı test məlumatlarını göstərir və çap edir.

8、Nominal temperatura çevrilmiş müqavimət dəyərlərini hesablayır.

9、Birfazalı və üçfazalı transformator nisbətinin ölçülməsini dəstəkləyir.

10, Nisbət testi zamanı yüksək gərginlikli və aşağı gərginlikli əks əlaqəni aşkar edir.

11、Nisbətin yoxlanılması zamanı transformatorun qısaqapanmasını və növbələrarası qısaqapanma şəraitini aşkar edir.

12、Hərtərəfli arxa EMF mühafizəsi daxildir.

13、7 düymlük rəngli sensor ekranla işləməyi təmin edir.

14、Sahə testi hesabatları üçün daxili mikro printer daxildir.

15、Xarici məlumatların ehtiyat nüsxəsi üçün USB yaddaşı dəstəkləyir.

16、İzolyasiya edilmiş RS232 rabitəsi və Bluetooth rabitəsini təmin edir.

17、Çin və İngilis dili menyu göstərişləri daxildir.

Tətbiq Ssenariləri

Transformator DC Müqaviməti və Dönmə Nisbəti 2-də 1 Test Cihazı transformator istehsalçılarına sarğı DC müqavimətinin, faza balanssızlığının, dönmə nisbəti xətasının və vektor qrupunun göndərilmədən əvvəl yoxlanılması üçün xidmət göstərir. Bir vahid iki məcburi zavod sınaq tələbini yerinə yetirir və istehsal qrupları üçün avadanlıqların hazırlanmasını və sınaq sənədlərinin iş axınlarını asanlaşdırır.

Elektrik təchizatı və yarımstansiya operatorları üçün bu diaqnostik test cihazı yeni qurğunun quraşdırılması, təhvil qəbulu, planlaşdırılmış texniki xidmət və nasazlıqların aradan qaldırılması üçün tətbiq edilir. Sarma müqaviməti məlumatları potensial kran dəyişdirici kontaktının aşınmasını və faza müqavimətinin anormal sapmasını aşkar edir; dönüş nisbəti nəticələri kran mövqeyini və əlaqə qrupunun düzgünlüyünü yoxlayır.

Transformator təmiri emalatxanalarında texniki işçilər geri sarma, qurutma müalicəsi və ya kran dəyişdiricinin əsaslı təmirindən sonra sarım vəziyyətini qiymətləndirmək üçün bu Sınaq Cihazına etibar edirlər. Transformatorların məqbul iş vəziyyətinə qayıtdığını yoxlamaq üçün təmirdən əvvəl və təmirdən sonra müqavimət və növbə nisbəti məlumat dəstləri müqayisə edilə bilər.

Sahəni işə salan qruplar üçün hamısı bir yerdə dizayn sahələrə daşınan sınaq avadanlığının sayını azaldır. Quraşdırılmış çap, USB arxivləşdirmə və transformator-ID-əsaslı məlumatların çeşidlənməsi layihə qəbulu sənədləri və son müştəri təhvilləri üçün yaxşı strukturlaşdırılmış qeydlər yaradır.

Tətbiqlər

Transformator DC Müqaviməti və Dönmə Nisbəti 2‑in‑1 TTR Test Cihazı transformator istehsalçıları, enerji təchizatı operatorları, yarımstansiyaya texniki xidmət briqadaları, elektrik istismara verən podratçılar, transformator təmiri emalatxanaları, sənaye enerji şöbələri və yüksək gərginlikli sınaq xidməti təminatçıları tərəfindən geniş istifadə olunur.

Tipik sınaq subyektlərinə güc transformatorları, paylayıcı transformatorlar, birfazalı və üçfazalı transformatorlar, iki və üçdolaqlı transformatorlar, ulduzla birləşdirilmiş sarımlar, üçbucaqlı sarımlar, yüklə kran dəyişdirən transformatorlar, alətin qarşılıqlı induktivatorları, mühərrik avadanlığı və digər aşağı stansiya avadanlığı daxildir.

Xarici SEO və B2B qaynaqları üçün ümumi sənaye axtarış ləqəbləri: transformator diaqnostikası test cihazı, DC sarğı müqavimət test cihazı, transformator növbə nisbəti test cihazı, transformator TTR test cihazı, transformator nisbəti və sarım müqavimət test cihazı, transformator vektor qrupu test cihazı, transformator texniki xidmət test cihazı.

Müştəri işi

Bir transformatora texniki xidmət göstərən podratçı yarımstansiyanın elektrik kəsilməsi pəncərələri zamanı daha yüksək səmərəlilik paylayıcı-transformator sınağına ehtiyac duydu. Əvvəllər onların sahə heyəti ayrı-ayrı DC müqavimət test cihazını və növbə nisbəti test cihazını idarə edirdi ki, bu da tez-tez təkrarlanan naqil dəyişiklikləri və hər bir transformator bloku üçün ayrı-ayrı uçotun aparılmasını gətirdi.

Transformator DC Müqaviməti və Dönmə Nisbəti 2-də 1 Test Cihazı hamısı bir arada test cihazını yerləşdirməklə həm sarım DC müqaviməti, həm də dönmə nisbəti və vektor qrupu testləri bir alətlə tamamlana bilər. Düzgün torpaqlama və qurğuşun quraşdırılmasından sonra texniklər üç fazalı sarım müqavimətinin oxunuşlarını alır, faza balansını qiymətləndirir, sonra sınaq kabellərinin istiqamətini dəyişdirmədən növbə nisbəti və vektor-qrup yoxlamalarına davam edir.

Bir texniki xidmət təyinatı zamanı DC müqavimət çıxışı müəyyən bir kran mövqeyi altında anormal faza sapmasını qeyd etdi. Komanda daha sonra kran parametrlərini və əlaqə qrupunu çarpaz yoxlamaq üçün inteqrasiya olunmuş TTR funksiyasından istifadə edərək, qüsurlu kran dəyişdirici kontaktının əsas səbəbini müəyyənləşdirdi. Çap edilmiş kağız nüsxələr və USB-də saxlanan rəqəmsal qeydlər birbaşa rəsmi texniki xidmət hesabatlarına əlavə edilmişdir.

Bu birləşmiş test cihazının qəbulu sahədə quraşdırma iş saatlarını azaltdı, çarpaz test məlumatlarının ardıcıllığını yaxşılaşdırdı və sahə-xidmət texniki işçiləri üçün ümumi transformator yoxlama iş axınlarını hamarlaşdırdı.

Tez-tez verilən suallar

S1: Bu Tester nə üçün istifadə olunur?

A1: Transformatorun dönmə nisbəti və vektor qrupunun yoxlanılması ilə birlikdə transformator sarımının DC müqavimətinin ölçülməsini həyata keçirir.

S2: Bu Sınaq Cihazı eyni zamanda üç fazalı müqaviməti yoxlaya bilərmi?

A2: Bəli. 10 A, 5 A və 1 A seçilə bilən cərəyan diapazonları təklif edərək, eyni vaxtda üç fazalı DC müqavimət testini dəstəkləyir.

Q3: Maksimum DC müqavimət test cərəyanı nədir?

A3: Fərdi fazalı DC müqavimət testi üçün maksimum sınaq cərəyanı 20 A-a çatır.

Q4: DC müqavimətinin ölçülməsi dəqiqliyi nədir?

A4: Rəsmi təlimat 0,1 μΩ oxunma dəqiqliyi ilə 0,2 sinif ölçmə dəqiqliyini müəyyən edir.

S5: Transformator nisbətinin ölçmə diapazonu nədir?

A5: Dönmə nisbəti ölçmə diapazonu 1-dən 10000-ə qədəri əhatə edir.

S6: Transformator vektor qrupunu ölçə bilərmi?

A6: Bəli. O, istifadəçi sənədlərində sadalanan YY, YD, DD və DY daxil olmaqla ümumi konfiqurasiyaları dəstəkləyən transformator əlaqə qruplarını müəyyən edir.

S7: Nisbət testi nə qədər sürətlidir?

A7: Məhsul təlimatına əsasən, birfazalı dönüş nisbəti testi təxminən 15 saniyə ərzində tamamlana bilər.

S8: O, məlumatların çapını və ixracını dəstəkləyirmi?

A8: Bəli. Bu Test Cihazı xarici test nəticələrinin arxivləşdirilməsi üçün quraşdırılmış mikro printer və USB yaddaşla gəlir.

S9: Hansı rabitə interfeysləri daxildir?

A9: Aparat interfeysləri təcrid olunmuş RS232, Bluetooth və daxili RS485 avtobus rabitəsini ehtiva edir.

S10: Hansı təhlükəsizlik mühafizələri daxildir?

A10: Mühafizə mexanizmlərinə DC-müqavimət sınağı üçün geri-EMF mühafizəsi, yüksək-aşağı gərginlikli əks-bağlantı aşkarlanması, həmçinin nisbətin ölçülməsi zamanı qısaqapanma və növbələrarası nasazlıq siqnalı daxildir.

Weshine Üstünlükləri

Weshine Electric kommunal xidmətlər, transformator istehsalçıları, yarımstansiyalar, sahə podratçılar, təmir sexləri və sənaye texniki xidmət qrupları üçün peşəkar transformator sınaq alətləri və elektrik diaqnostika avadanlığı ilə təchiz edir.

Bu Tester Transformator DC Müqaviməti və Dönmə Nisbəti 2‑in‑1 TTR Test Cihazı üçün Weshine qlobal müştərilərə model seçimi ilə bağlı məsləhətlər, praktiki sınaq metodu təlimatı, texniki parametrlərin təsdiqi, layihəyə hazır sənədlər və tam satış sonrası xidmətlə dəstək verir.

Transformatorun sınağı xətasız naqil, sabit aşağı müqavimət əldə etmə, dəqiq nisbətin yoxlanılması və DC müqavimətinin ölçülməsindən sonra ciddi təhlükə nəzarəti tələb edir. Bu Tester sensor ekranla işləmə, avtomatik hesablama, yerində çap, çox rejimli məlumatların saxlanması və şaxələndirilmiş kommunikasiya imkanları ilə təchiz edilmiş iki əvəzedilməz transformator yoxlama iş axınını bir aparat vahidində birləşdirir.

Niyə Weshine seçin

• Yüksək performanslı transformator diaqnostikası sınaq avadanlığının birbaşa zavod təchizatı

• Satışdan əvvəl texniki məsləhət və satış sonrası qlobal texniki dəstək

• Enerji kommunal xidmətləri, sınaq podratçıları və texniki xidmət təminatçıları üçün uyğunlaşdırılmış həllər

• Beynəlxalq tender, yerində istismara verilməsi və avadanlıqların yenidən satışı üzrə tərəfdaşları dəstəkləyən zəngin layihə təcrübəsi

Xarici son istifadəçilər və distribyutorlar üçün Weshine transformatora texniki qulluq işləri, yarımstansiyanın istismara verilməsi, zavodun qəbulu sınağı, tenderin hazırlanması və operator təlimi üçün tam məhsul sənədləri və tətbiq dəstəyi təmin edir. Bu Sınaq Cihazı həm sahə sahəsi, həm də emalatxanada yerləşdirmə üçün hazırlanmış praktiki hamısı bir yerdə transformator test cihazıdır.
