Məhsul təsviri

Weshine® VS-3127 batareya ilə işləyirTransformatorun PI Testirəqəmsal və analoq qövs displeyli, kabellərə, fırlanan qurğulara, transformatorlara, paylayıcı qurğulara və sənaye tətbiqlərinə texniki qulluq və xidmət göstərilməsi zamanı yüksək gərginlikli izolyasiya müqavimətinin sınaqdan keçirilməsi üçün nəzərdə tutulmuşdur.

DC izolyasiya testləri 250 V, 500 V, 1000 V, 2500 V, 5000 V və 10 kV-də aparılır. İzolyasiya müqavimətinin ölçülməsi diapazonu 100 k Ω ilə 1000 G Ω arasındadır. Sınaq altında olan kapasitiv dövrələr üçün avtomatik boşalma təmin edilir və çürüyən gərginlik göstərilir.

Mühafizə terminalı izolyasiya müqaviməti testlərini həyata keçirərkən səth sızmasının və dolayısı ilə səhv ölçmələrin təsirlərini minimuma endirmək üçün istifadə edilə bilər.

Kapasitiv sınaq obyektləri üçün cihaz daxili rezistor vasitəsilə avtomatik olaraq boşaldacaq və 30 V ilə 600 V diapazonunda terminallardakı gərginliyi "Hi" ilə göstərilən daha yüksək gərginliklərlə göstərəcək. Bu xüsusiyyət reaktiv yüklərin sınağından sonra çürüyən gərginlik göstəricisi verəcəkdir. Gərginlik göstəricisi yox olduqda, istifadəçinin sınaq kabellərini ayırması təhlükəsizdir.

Weshine® VS-3127Transformatorun PI Testisəkkiz 1,5 V IEC LR6 (AA) elementi ilə təchiz edilmişdir. Dizayn təhlükəsizlik xüsusiyyətlərinə yüksək gərginlikli xəbərdarlıq göstəricisi, IR testindən sonra xarici gərginlik göstəricisi, reaktiv yüklərin avtomatik boşaldılması və sınaq keçiriciləri daxildir.

TƏTBİQ

Elektrik izolyasiya materialları zaman keçdikcə xarab olur, bu da qəzalara və bahalı təmir xərclərinə səbəb olur. İzolyasiya müqavimətini sınayıcıları izolyasiya üzərində tənzimlənən bir DC gərginliyi tətbiq edir və izolyasiya müqavimətini hesablamaq üçün Ohm qanununu tətbiq edərək onun vasitəsilə cərəyan axını ölçür. Heç bir izolyasiya materialı mükəmməl olmadığı üçün cərəyan axır.

IR test cihazının istifadəsinə aşağıdakılar daxildir:

■ Məhsul testi və ixtisas

■ Avadanlıqların quraşdırılması

■ Rutin texniki qulluq

■ Problem həlləri

Yüksək gərginlikli DC ilə izolyasiya sınağı izolyasiyanın qütbləşməsinə elə təsir edir ki, sınaqdan keçirilən qurğunun tam boşaldılması olmadan ardıcıl sınaq müxtəlif nəticələr verəcək.

Nəticələri dəyişmək üçün izolyatora qoşulmaq və sınaqdan keçirmək üçün həmişə eyni proses və texnikadan istifadə etməyə diqqət yetirilməlidir. İzolyasiyanın temperaturunu, eləcə də IR dəyərlərini qeyd etmək vacibdir

XÜSUSİYYƏTLƏRİ VƏ FAYDALARI

■ Kompakt, möhkəm izolyasiya müqaviməti test cihazı

■ Asan əməliyyat və gərginlik diapazonunun seçimi

■ AC və DC voltmetr (30 V - 600 V)

■ İstifadəçi tərəfindən təyin olunan IR test taymeri (standart 1 dəq), (maks. 19 m 50 s)

■ Alət və aparıcılar üçün yumşaq daşıma qutusu

■ Sürətli başlanğıc və tam istifadəçi təlimatı

■ Əlavə təhlükəsizlik üçün HV izolyasiyalı tıxacların bağlanması

■ Terminallar üzərindəki panjurlar kir və digər əşyaların təsadüfən daxil olmasının qarşısını alır

XÜSUSİYYƏTLƏR

İzolyasiya diapazonu	0,1 MΩ - 2 TΩ
Nominal sınaq gərginlikləri	250 V, 500 V, 1000 V, 2500 V, 5000 V
Terminal gərginliyinin dəqiqliyi
	<1000 V 0...+10% nominal sınaq gərginliyi
	≥1000 V 0...+5% nominal sınaq gərginliyi
İzolyasiya dəqiqliyi	±5% ±3 rəqəm
Qısa qapanma cərəyanı	5 mA ± 0,5 mA
Voltmetrin dəqiqliyi	±2%rdg±3dgt
Enerji təchizatı	8 x LR6/AA batareyaları
Əməliyyat temperaturu diapazonu və rütubət
	- 20°C ilə +45°C arasında
Rütubət	80% RH
Saxlama temperatur aralığı və rütubət
	-20 °C ilə +60 °C arasında
Təhlükəsizlik mühafizəsi	İzolyasiya Cat III 600 V
Qeyd	Göstərilən ekoloji məhdudiyyətlərlə xidmət xətası iki dəfə daxili xətadır
EMC	IEC 61326-1:2013-ə uyğundur
Ölçülər	177 mm x 226 mm x 100 mm
Çəki	1,9 kq (batareya daxildir)

VS-3127

VS-3127Transformatorun PI Testiiş gərginliyinin 1000 V-dan çox olduğu və daha yüksək izolyasiya test gərginliklərinin tələb olunduğu Elektrik və Sənaye sınaq tətbiqləri üçün nəzərdə tutulmuşdur.

VS-3127-dən fərqli olaraq, VS-3127 50 V, 100 V, 250 V, 500 V, 1000 V və 2500 V sabit diapazonlu gərginliklər təklif edir.

İş gərginliyi 1 kV-dan yuxarı olan avadanlıqlar mütənasib olaraq daha yüksək sınaq gərginlikləri tələb edir. Ən müasir sınaq tələblərinə tam uyğun olmaq üçün Weshine yüksək keyfiyyətli bir ailə təklif edirTransformatorun PI Testis 1 kV-dan yuxarı gərginliklərdə. Yüksək gərginlikli sınaqların əsasını təşkil edən 5/10/15 kV-luq aqreqatlarımız yüksək təhlükəsizlik, rahatlıq və daşınma qabiliyyəti ilə yanaşı, ən yüksək səviyyəli keyfiyyət testini təmin edir.

Bütün yüksək kapitallı avadanlığın tam izolyasiya testi qabiliyyəti üçün Weshine bir addım irəli gedir! Fırlanma avadanlığı üçün universal sınaq standartı, IEEE 43-2000, 12 kV və daha yuxarı qiymətləndirilən avadanlıq üçün sınaq gərginliyi tövsiyəsini 10 kV-a qədər artırdı. Bu standarta tam uyğunluq bizim 10 kV modelimiz olan yalnız bir test cihazı ilə əldə edilə bilər.

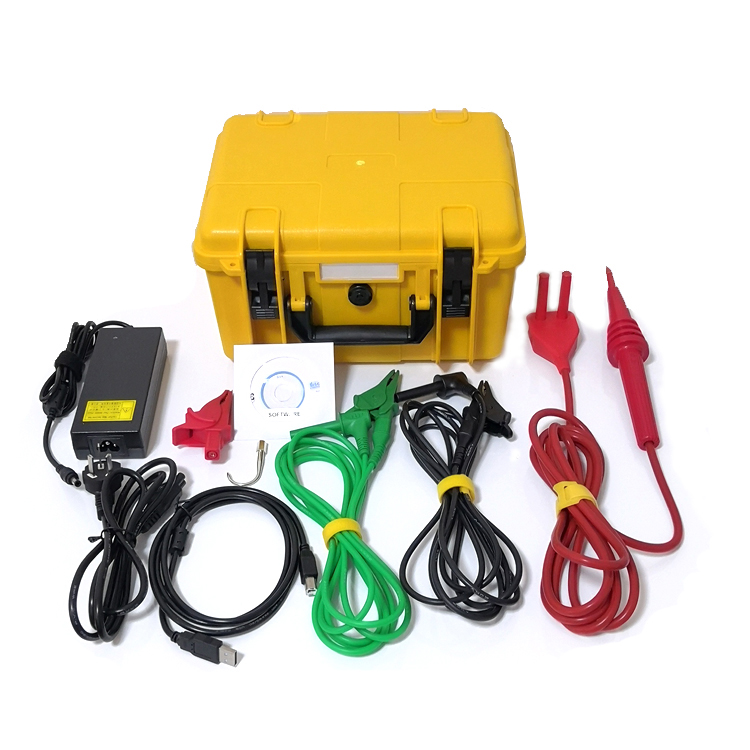

VS-3127

VS-3127Transformatorun PI Testi30 TΩ maksimum müqavimətlə 15 kV-a qədər sınaq gərginliyinə qədər dəqiq izolyasiya müqavimətinin ölçülməsini həyata keçirmək imkanı təklif edir. Müqavimət ölçmə dəqiqliyi 1 MΩ-dan 3 TΩ-a qədər ± 5 % təşkil edir!

Kommunal xidmətlər və xidmət şirkətləri üçün VS-3127 çevikliyi və gələcəyi yoxlamaq qabiliyyəti ilə hərtərəfli test cihazıdır. Weshine VS-3127 işlədiyiniz yerdə işləmək üçün nəzərdə tutulub.

Çıxış nominal gərginliyi maksimum 7 dişliyə çatır (250V，500V，1KV，2.5KV，5KV，10KV，15KV).

Maks qısaqapanma cərəyanı 7mA

İzolyasiya müqavimət testi (IR), polarizasiya indeksi testi（PI), dielektrik udma nisbəti testi (DAR). Ramp test rejimi (RAMP), filtrlənmiş müqavimət test rejimi (FR). * Tutum Testi (Cap.).

Gərginlik monitoru funksiyası, ölçülmüş canlı gərginliyi avtomatik olaraq izləyir

NİYƏ 15 KV-DA SINAQ EDİLİR?

5 kV-dan 15 kV-a qədər test cərəyanı üçqat artacaq - bu, yüksək səs-küyün mövcudluğunda mənfi test cərəyanının qarşısını ala bilər.

15 kV NETA ATS 2007 əsasında 35.000 V-dan 69.000 V-a qədər olan aktivlər üçün təyin edilmişdir.

34500 V-dan yuxarı olan mühərriklər NETA ATS 2007 əsasında 15 kV-da sınaqdan keçirilməlidir.

XÜSUSİYYƏTLƏR

İzolyasiya diapazonu	0,1 MΩ - 30 TΩ
Nominal sınaq gərginlikləri	250 V, 500 V, 1 kV, 2,5 kV, 5 kV, 10 kV, 15 kV
Terminal gərginliyinin dəqiqliyi
	（5%～10%）±10V
İzolyasiya dəqiqliyi	1 MΩ - 3 TΩ, ±5% ±3 rəqəm
	＞3 TΩ, ±20% ±3 rəqəm
Qısa qapanma cərəyanı	≥7 mA ±0,5 mA
Ramp test rejimi	±2%rdg±3dgt
Enerji təchizatı	Əvvəlcədən təyin edilmiş gərginliyin 10% pilləli ölçüsü ilə sınaqdan keçirərək əvvəlcədən təyin edilmiş gərginliyə yüksəlin
Əməliyyat temperaturu diapazonu və rütubət
	- 20°C ilə +50°C arası
Rütubət	80% RH
Saxlama temperatur aralığı və rütubət
	-25 °C ilə +65 °C arasında
Gərginlik testi	AC/DC: 0V ~ 1000V, Dəqiqlik: ±5%rdg±3V
Kapasitans testi	10nF～25uF, Dəqiqlik: ±10%rdg±10nF
Cari test	0.01nA～7mA, Dəqiqlik: ±5%rdg±0,5nA
Təhlükəsizlik mühafizəsi	İzolyasiya Cat III 600 V
Qeyd	Göstərilən ekoloji məhdudiyyətlərlə xidmət xətası iki dəfə daxili xətadır
EMC	IEC 61326-1:2013-ə uyğundur
Ölçülər	280 mm x 260 mm x 160 mm
Çəki	4,9 kq (batareya daxil)

Seçimlər

Weshine, elektrik avadanlıqlarının tam çeşidi ilə məşğul olmaq üçün xüsusi olaraq 8 illik təcrübəyə malikdir. Hal-hazırda Weshine müxtəlif icad etmişdirTransformatorun PI Testiformada göstərildiyi kimi hər bir addım üçün:

SİFARİŞ MƏLUMATI ÜÇÜNTransformatorun PI TestiS
pişik. yox.	Maksimum Test Gərginliyi	Maksimum Test Aralığı	IR/PI/DAR	RAMPA	FR	Cap.
VS-3121	2,5 kV	100 GΩ	√
VS-3121A	5,0 kV	20 TΩ	√
VS-3125	5,0 kV	10 TΩ	√	√	√
VS-3125A	5,0 kV	10 TΩ	√	√	√	√
VS-3126	10,0 kV	20 TΩ	√	√	√
VS-3126A	10,0 kV	20 TΩ	√	√	√	√
VS-3127	15,0 kV	30 TΩ	√	√	√	√

Təchizat Zənciri məsələlərinə əsasən: Cari qiymətlər və çatdırılma müddətləri üçün üstünlük verdiyiniz Səlahiyyətli Weshine Distribyutoru ilə əlaqə saxlayın.
