Transformatorun Açıq Dövrə Testi

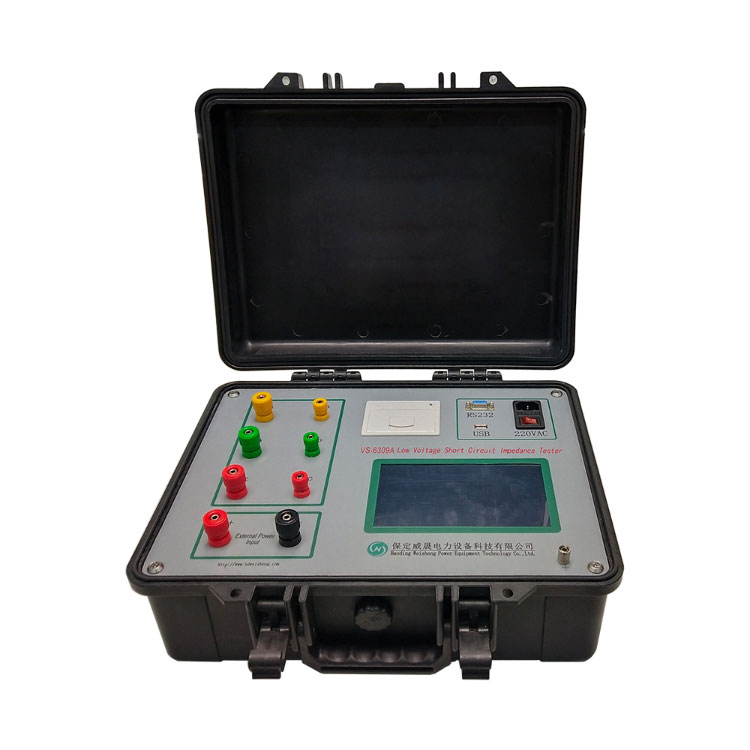

Weshine® Transformator, Transformator LV Qısaqapanma Empedansının Test Cihazı xarici gərginlik tənzimləyicisi ilə təmin olunmur və əsas qoşulma rejimini qəbul edir. O, üç fazalı testə başlayır və parametr daxil edildikdə empedans xəta faizini avtomatik hesablayır və intuitiv nəticələr verir. Bu, transformatorların sarım deformasiyasını yerində aşkar edən sürətli test cihazıdır.

Sorğu göndərin PDF Yüklə

Məhsul təsviri

Transformator LV Qısaqapanma Empedansı Testi üçünTransformatorun Açıq Dövrə Testi

Avtomatik transformator aşağı gərginlikli qısa dövrə empedansı test cihazı iki sınaq gücü modelinə malikdir:

1. Daxili enerji təchizatı: Üç fazalı transformator testi xarici gərginlik tənzimləyicisi olmadan bir naqillə tamamlana bilər. Test sadədir və yerində sınaq üçün uyğundur.

2. Xarici enerji təchizatı: daxili sınaq üçün uyğun olan gərginlik tənzimləyicisi vasitəsilə sınaq gücünü tətbiq edin.

Üç fazalı gərginlik, üç fazalı cərəyan, üç fazalı güc, üç fazalı qısaqapanma empedansı (Zk), üç fazalı qısaqapanma reaktivliyi (Xk), üç fazalı qısaqapanma endüktansı (Lk), üç- faza qısaqapanma empedansı gərginliyini (Zke) və transformatoru avtomatik olaraq hesablayın Nominal temperatura, nominal cərəyanın faiz empedansı gərginliyinə və ad lövhəsi empedansından faiz səhvinə çevrildi. Üç fazalı transformatorların bir fazalı qüsurlarını yoxlamaq üçün istifadə edilə bilər.

TheTransformatorun Açıq Dövrə Testiüç birfazalı ölçmə məlumatlarını qeyd edə bilər və transformatorun müxtəlif birləşmələrinə uyğun olaraq transformatorun empedans gərginliyini və empedans gərginlik faiz səhvini hesablaya bilər. Üç fazalı sınaqlar tamamlandıqdan sonra üç fazalı qısa dövrəli empedansın hesablanması nəticələri göstərilə bilər. Test nəticələri, test məlumatlarının müqayisəliliyini yaxşılaşdırmaq üçün tezlik korreksiyası, temperatur konvertasiyası və cari çevrilmə ilə avtomatik olaraq çevrilir. VS-6309B yüksüz və yüksüz test funksiyalarına malikdir.

WeshineTransformatorun Açıq Dövrə TestiParametr (Spesifikasiya)

MƏHSUL HAQQINDA MƏLUMAT
Məhsulun adı	TRANSFORMATÖR QISA DAVRANILI EMPEDANS ETICISI
Gərginlik diapazonu	15 V ~ 500 V	Cari diapazon	0,5 A ~ 50 A
Funksiyalar	Qısa qapanma empedansı testi, Sıfır ardıcıllıq empedansı testi, yük testi, yüksüz test
Tipik Tətbiq	Yüksək gərginlikli güc transformatorları.
Çəki	9,5 kq	Sertifikatlar	CE; EMC; LVD; ISO; IEC;
Ölçülər	405mm330mm180mm	Model nömrəsi	VS-6309 seriyası

Transformatorun Açıq Dövrə TestiXüsusiyyətləri

1. Bir fazalı empedans, üç fazalı empedans, sıfır ardıcıl empedans (neytral nöqtə ilə ulduz) ölçülməsi, yüksüz sınaq funksiyası.

2. İki enerji təchizatı rejimi: daxili enerji təchizatı və xarici bir fazalı gərginlik tənzimləyicisi.

3. Gərginlik və cərəyan test diapazonu genişdir və dəqiqlik yüksəkdir.

4. 7,0 düymlük sensor ekranla əməliyyat sadədir.

5. Daxili böyük tutumlu yaddaş, itirmək asan deyil, 160 dəst məlumat saxlaya bilər.

6. Test məlumatlarını çap edə bilən daxili yüksək sürətli mikro termal printer.

7. Daxili yüksək dəqiqlikli saat, real vaxt ekran vaxtı.

8. U disk saxlama funksiyası ilə.

Keyfiyyət Sertifikatı

Biz həmişə inanırıq ki, şirkətimizin bütün uğurları təqdim etdiyimiz məhsulların keyfiyyəti ilə birbaşa bağlıdır. Transformatorun OpenCircuit Testi ISO9001, ISO14000:14001 təlimatlarında və ciddi keyfiyyətə nəzarət sistemində göstərilən ən yüksək keyfiyyət tələblərinə cavab verir.
