Weshine® CE sertifikatı, yüksək keyfiyyət və dəqiqliyə malik Megohmmetr İzolyasiya Test Cihazını icad etdi, Milli standartlara uyğun olaraq icad edildi və istehsal edildi, tam elektrik sınaq həlli mövcuddur. Weshine-dən Megohmmeter İzolyasiya Test Cihazı haqqında daha ətraflı məlumat üçün bizimlə əlaqə saxlayın!

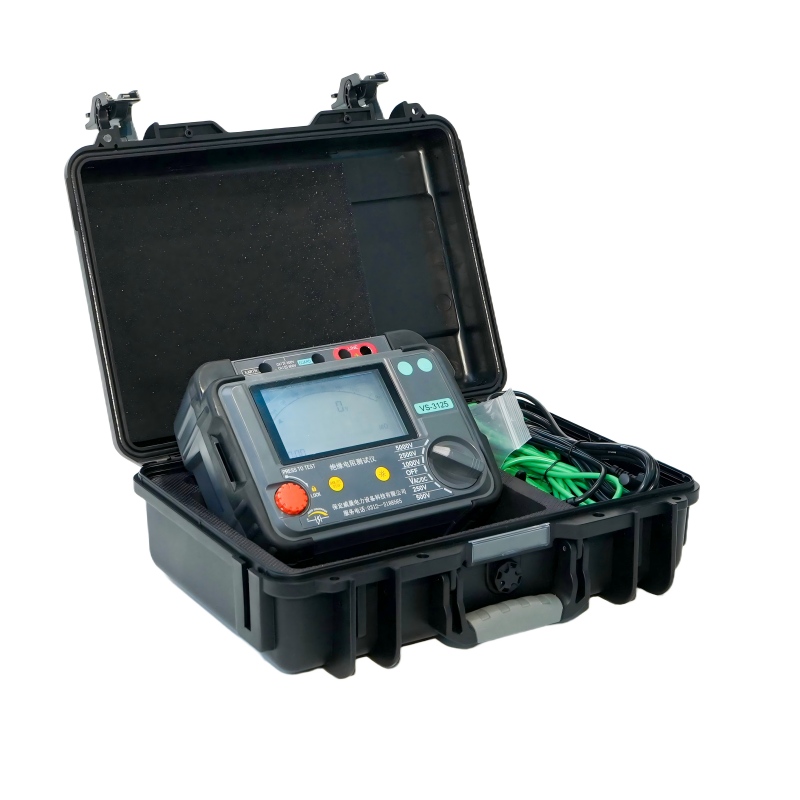

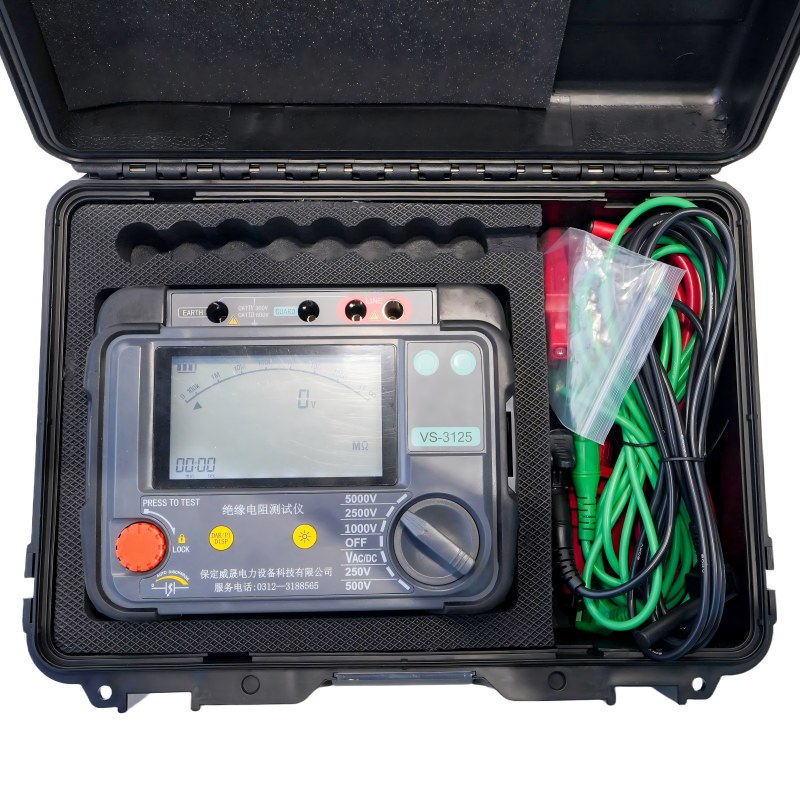

Weshine VS-3121A batareya ilə işləyən Weshine-dirMeqaohmmetr İzolyasiya Test Cihazırəqəmsal və analoq qövs displeyli, kabellərə, fırlanan qurğulara, transformatorlara, paylayıcı qurğulara və sənaye tətbiqlərinə texniki qulluq və xidmət göstərilməsi zamanı yüksək gərginlikli izolyasiya müqavimətinin sınaqdan keçirilməsi üçün nəzərdə tutulmuşdur.
DC izolyasiya testləri 250 V, 500 V, 1000 V, 2500 V, 5000 V gərginliklərində aparılır. İzolyasiya müqavimətinin ölçülməsi diapazonu 100 kΩ ilə 1000 GΩ arasındadır. Sınaq altında olan kapasitiv dövrələr üçün avtomatik boşalma təmin edilir və çürüyən gərginlik göstərilir.
Mühafizə terminalı izolyasiya müqaviməti testlərini həyata keçirərkən səth sızmasının və dolayısı ilə səhv ölçmələrin təsirlərini minimuma endirmək üçün istifadə edilə bilər.
Kapasitiv sınaq obyektləri üçün cihaz daxili rezistor vasitəsilə avtomatik olaraq boşaldacaq və âHiâ ilə göstərilən daha yüksək gərginliklərlə 30 V ilə 600 V diapazonunda terminallar arasında gərginliyi göstərəcək. Bu xüsusiyyət reaktiv yüklərin sınaqdan keçirilməsindən sonra çürüyən gərginlik göstəricisi verəcəkdir. Gərginlik göstəricisi yox olduqda, istifadəçinin sınaq kabellərini ayırması təhlükəsizdir.
VS-3121AMeqaohmmetr İzolyasiya Test Cihazısəkkiz 1,5 V IEC LR6 (AA) elementi ilə təchiz edilmişdir. Dizayn təhlükəsizlik xüsusiyyətlərinə yüksək gərginlikli xəbərdarlıq göstəricisi, IR testindən sonra xarici gərginlik göstəricisi, reaktiv yüklərin avtomatik boşaldılması və sınaq keçiriciləri daxildir.
Elektrik izolyasiya materialları zaman keçdikcə xarab olur, bu da qəzalara və bahalı təmir xərclərinə səbəb olur. İzolyasiya müqaviməti sınayıcıları izolyasiya üzərində tənzimlənən bir DC gərginliyi tətbiq edir və izolyasiya müqavimətini hesablamaq üçün Ohm qanununu tətbiq edərək onun vasitəsilə cərəyan axını ölçür. Heç bir izolyasiya materialı mükəmməl olmadığı üçün cərəyan axır.
IR test cihazının istifadəsinə aşağıdakılar daxildir:
â
■ Avadanlıqların quraşdırılması
■ Rutin texniki qulluq
■ Problem həlləri
Yüksək gərginlikli DC ilə izolyasiya sınağı izolyasiyanın qütbləşməsinə elə təsir edir ki, sınaqdan keçirilən qurğunun tam boşaldılması olmadan ardıcıl sınaq müxtəlif nəticələr verəcək.
Nəticələri dəyişmək üçün izolyatora qoşulmaq və sınaqdan keçirmək üçün həmişə eyni proses və texnikadan istifadə etməyə diqqət yetirilməlidir. İzolyasiyanın temperaturunu, eləcə də IR dəyərlərini qeyd etmək vacibdir
■ Kompakt, möhkəm izolyasiya müqaviməti test cihazı
■ Asan əməliyyat və gərginlik diapazonunun seçimi
■ AC və DC voltmetr (30 V - 600 V)
■ İstifadəçi tərəfindən təyin olunan IR test taymeri (standart 1 dəq), (maks. 19 m 50 s)
■ Alət və aparıcılar üçün yumşaq daşıma qutusu
■ Sürətli başlanğıc və tam istifadəçi təlimatı
■ Əlavə təhlükəsizlik üçün HV izolyasiyalı tıxacların bağlanması
■ Terminallar üzərindəki panjurlar kir və digər əşyaların təsadüfən daxil olmasının qarşısını alır
İzolyasiya diapazonu |
0,1 MΩ - 2 TΩ |
Nominal sınaq gərginlikləri |
250 V, 500 V, 1000 V, 2500 V, 5000 V |
Terminal gərginliyinin dəqiqliyi |
|
|
sınaq gərginliyi |
|
â¥1000 V 0... 5% nominal sınaq gərginliyi |
İzolyasiya dəqiqliyi |
±5% ±3 rəqəm |
Qısa qapanma cərəyanı |
5 mA ± 0,5 mA |
Voltmetrin dəqiqliyi |
±2%rdg±3dgt |
Enerji təchizatı |
8 x LR6/AA batareyaları |
İşləmə temperaturu diapazonu və rütubət |
|
|
- 20°C ilə 45°C arasında |
Rütubət |
80% RH |
Saxlama temperatur aralığı və rütubət |
|
|
-20 °C ilə 60 °C arasında |
Təhlükəsizlik mühafizəsi |
İzolyasiya Cat III 600 V |
Qeyd |
Göstərilən ekoloji məhdudiyyətlərlə xidmət xətası iki dəfə daxili xətadır |
EMC |
IEC 61326-1:2013-ə uyğundur |
Ölçülər |
177 mm x 226 mm x 100 mm |
Çəki |
1,9 kq (batareya daxildir) |
VS-3121
VS-3121Meqaohmmetr İzolyasiya Test Cihazıiş gərginliyinin 1000 V-dən çox olduğu və daha yüksək izolyasiya sınaq gərginliklərinin tələb olunduğu Elektrik və Sənaye sınaq tətbiqləri üçün nəzərdə tutulmuşdur.
VS-3121A-dan fərqli olaraq, VS-3121 50 V, 100 V, 250 V, 500 V, 1000 V və 2500 V sabit diapazonlu gərginliklər təklif edir.
1 kV-dan yuxarı işləmə gərginliyi olan avadanlıq tələb olunurMeqaohmmetr İzolyasiya Test Cihazıs 1 kV-dan yuxarı gərginliklərdə. Yüksək gərginlikli sınaqların əsasını təşkil edən 5/10/15 kV-luq aqreqatlarımız yüksək təhlükəsizlik, rahatlıq və daşınma qabiliyyəti ilə yanaşı, ən yüksək səviyyəli keyfiyyət testini təmin edir.
Bütün yüksək kapitalın tam izolyasiya test qabiliyyəti üçün
|
VS-3127 VS-3127Meqaohmmetr İzolyasiya Test Cihazı30 TΩ maksimum müqavimətlə 15 kV-a qədər sınaq gərginliyinə qədər dəqiq izolyasiya müqavimətinin ölçülməsi imkanı təklif edir. Müqavimət ölçmə dəqiqliyi 1 MΩ-dən 3 TΩ-ə qədər ± 5 % təşkil edir! Kommunal xidmətlər və xidmət şirkətləri üçün VS-3127 çevikliyi və gələcəyi yoxlamaq qabiliyyəti ilə hərtərəfli test cihazıdır. Weshine VS-3127 işlədiyiniz yerdə işləmək üçün nəzərdə tutulub. Çıxış nominal gərginlik maksimum 7 dişli (250Vï¼500Vï¼1KVï¼2.5KVï¼5KVï¼10KVï¼15KV) çatır. Maks qısaqapanma cərəyanı 7mA İzolyasiya müqavimət testi (IR), polarizasiya indeksi testi, dielektrik udma nisbəti testi (DAR). Ramp test rejimi (RAMP), filtrlənmiş müqavimət test rejimi (FR). * Tutum Testi (Cap.). Gərginlik monitoru funksiyası, ölçülmüş canlı gərginliyi avtomatik olaraq izləyir
|
5 kV-dan 15 kV-a qədər test cərəyanı üçqat artacaq - bu, yüksək səs-küyün mövcudluğunda mənfi test cərəyanının qarşısını ala bilər.
15 kV NETA ATS 2007 əsasında 35.000 V-dan 69.000 V-a qədər olan aktivlər üçün təyin edilmişdir.
34500 V-dan yuxarı olan mühərriklər NETA ATS 2007 əsasında 15 kV-da sınaqdan keçirilməlidir.
İzolyasiya diapazonu |
0,1 MΩ - 30 TΩ |
Nominal sınaq gərginlikləri |
250 V, 500 V, 1 kV, 2,5 kV, 5 kV, 10 kV, 15 kV |
Terminal gərginliyinin dəqiqliyi |
|
|
ï¼5%ï½10%ï¼±10V |
İzolyasiya dəqiqliyi |
1 MΩ - 3 TΩ, ±5% ±3 rəqəm |
|
ï¼3 TΩ, ±20% ±3 rəqəm |
Qısa qapanma cərəyanı |
â¥7 mA ±0,5 mA |
Ramp test rejimi |
±2%rdg±3dgt |
Enerji təchizatı |
Əvvəlcədən təyin edilmiş gərginliyin 10% pilləli ölçüsü ilə sınaqdan keçirərək əvvəlcədən təyin edilmiş gərginliyə yüksəlin |
İşləmə temperaturu diapazonu və rütubət |
|
|
- 20°C ilə 50°C arasında |
Rütubət |
80% RH |
Saxlama temperatur aralığı və rütubət |
|
|
-25 °C ilə 65 °C arasında |
Gərginlik testi |
AC/DC: 0Vï½1000V, Dəqiqlik: ±5%rdg±3V |
Kapasitans testi |
10nFï½25uF, Dəqiqlik: ±10%rdg±10nF |
Cari test |
0.01nAï½7mA, Dəqiqlik: ±5%rdg±0,5nA |
Təhlükəsizlik mühafizəsi |
İzolyasiya Cat III 600 V |
Qeyd |
Göstərilən ekoloji məhdudiyyətlərlə xidmət xətası iki dəfə daxili xətadır |
EMC |
IEC 61326-1:2013-ə uyğundur |
Ölçülər |
280 mm x 260 mm x 160 mm |
Çəki |
4,9 kq (batareya daxil) |
Weshine, elektrik avadanlıqlarının tam çeşidi ilə məşğul olmaq üçün xüsusi olaraq 8 illik təcrübəyə malikdir. Hal-hazırda Weshine müxtəlif icad etmişdirMeqaohmmetr İzolyasiya Test Cihazıformada göstərildiyi kimi hər bir addım üçün:
SİFARİŞ MƏLUMATI ÜÇÜNMeqaohmmetr İzolyasiya Test CihazıS |
||||||
pişik. Yox. |
Maksimum Test Gərginliyi |
Maksimum Test Aralığı |
IR/PI/DAR |
RAMPA |
FR |
Cap. |
VS-3121 |
2,5 kV |
100 GΩ |
√ |
|
|
|
VS-3121A |
5,0 kV |
20 TΩ |
√ |
|
|
|
VS-3125 |
5,0 kV |
10 TΩ |
√ |
√ |
√ |
|
VS-3125A |
5,0 kV |
10 TΩ |
√ |
√ |
√ |
√ |
VS-3126 |
10,0 kV |
20 TΩ |
√ |
√ |
√ |
|
VS-3126A |
10,0 kV |
20 TΩ |
√ |
√ |
√ |
√ |
VS-3127 |
15,0 kV |
30 TΩ |
√ |
√ |
√ |
√ |
Təchizat Zənciri məsələlərinə əsasən: Cari qiymətlər və çatdırılma müddətləri üçün üstünlük verdiyiniz Səlahiyyətli Weshine Distribyutoru ilə əlaqə saxlayın.
Biz həmişə inanırıq ki, şirkətimizin bütün uğurları təqdim etdiyimiz məhsulların keyfiyyəti ilə birbaşa bağlıdır.Meqaohmmetr İzolyasiya Test CihazıISO9001, ISO14000:14001 təlimatlarında və ciddi keyfiyyətə nəzarət sistemində göstərilən ən yüksək keyfiyyət tələblərinə cavab verir.
