Ev > Məhsullar > İzolyasiya testi > İzolyasiya Müqavimət Testi > Transformatorun İzolyasiya Müqavimət Testi
Transformatorun İzolyasiya Müqavimət Testi
  • Transformatorun İzolyasiya Müqavimət TestiTransformatorun İzolyasiya Müqavimət Testi
  • Transformatorun İzolyasiya Müqavimət TestiTransformatorun İzolyasiya Müqavimət Testi
  • Transformatorun İzolyasiya Müqavimət TestiTransformatorun İzolyasiya Müqavimət Testi
  • Transformatorun İzolyasiya Müqavimət TestiTransformatorun İzolyasiya Müqavimət Testi
  • Transformatorun İzolyasiya Müqavimət TestiTransformatorun İzolyasiya Müqavimət Testi
  • Transformatorun İzolyasiya Müqavimət TestiTransformatorun İzolyasiya Müqavimət Testi
  • Transformatorun İzolyasiya Müqavimət TestiTransformatorun İzolyasiya Müqavimət Testi

Transformatorun İzolyasiya Müqavimət Testi

Weshine® CE sertifikatı, yüksək keyfiyyət və dəqiqlik ilə Transformatorun İzolyasiya Müqavimət Testini icad etdi, Milli standartlara uyğun olaraq icad edildi və istehsal edildi, tam elektrik sınaq həlli mövcuddur. Weshine-dən Transformatorun İzolyasiya Müqavimət Testi haqqında daha ətraflı məlumat üçün bizimlə əlaqə saxlayın!

Sorğu göndərin    PDF Yüklə

Məhsul təsviri





WeshineTransformatorun İzolyasiya Müqavimət Testirəqəmsal və analoq qövs displeyli, kabellərə, fırlanan qurğulara, transformatorlara, paylayıcı qurğulara və sənaye tətbiqlərinə texniki qulluq və xidmət göstərilməsi zamanı yüksək gərginlikli izolyasiya müqavimətinin sınaqdan keçirilməsi üçün nəzərdə tutulmuşdur.

DC izolyasiya testləri 250 V, 500 V, 1000 V, 2500 V, 5000 V gərginliklərində aparılır. İzolyasiya müqavimətinin ölçülməsi diapazonu 100 kΩ ilə 1000 GΩ arasındadır. Sınaq altında olan kapasitiv dövrələr üçün avtomatik boşalma təmin edilir və çürüyən gərginlik göstərilir.

Mühafizə terminalı izolyasiya müqaviməti testlərini həyata keçirərkən səth sızmasının və dolayısı ilə səhv ölçmələrin təsirlərini minimuma endirmək üçün istifadə edilə bilər.

Kapasitiv sınaq obyektləri üçün cihaz daxili rezistor vasitəsilə avtomatik olaraq boşaldacaq və âHiâ ilə göstərilən daha yüksək gərginliklərlə 30 V ilə 600 V diapazonunda terminallar arasında gərginliyi göstərəcək. Bu xüsusiyyət reaktiv yüklərin sınaqdan keçirilməsindən sonra çürüyən gərginlik göstəricisi verəcəkdir. Gərginlik göstəricisi yox olduqda, istifadəçinin sınaq kabellərini ayırması təhlükəsizdir.

WeshineTransformatorun İzolyasiya Müqavimət Testisəkkiz 1,5 V IEC LR6 (AA) elementi ilə təchiz edilmişdir. Dizayn təhlükəsizlik xüsusiyyətlərinə yüksək gərginlikli xəbərdarlıq göstəricisi, IR testindən sonra xarici gərginlik göstəricisi, reaktiv yüklərin avtomatik boşaldılması və sınaq keçiriciləri daxildir.



TƏTBİQ


Elektrik izolyasiya materialları zaman keçdikcə xarab olur, bu da qəzalara və bahalı təmir xərclərinə səbəb olur. İzolyasiya müqaviməti sınayıcıları izolyasiya üzərində tənzimlənən bir DC gərginliyi tətbiq edir və izolyasiya müqavimətini hesablamaq üçün Ohm qanununu tətbiq edərək onun vasitəsilə cərəyan axını ölçür. Heç bir izolyasiya materialı mükəmməl olmadığı üçün cərəyan axır.

IR test cihazının istifadəsinə aşağıdakılar daxildir:

â

  Avadanlıqların quraşdırılması

  Rutin texniki qulluq

  Problem həlləri



Yüksək gərginlikli DC ilə izolyasiya sınağı izolyasiyanın qütbləşməsinə elə təsir edir ki, sınaqdan keçirilən qurğunun tam boşaldılması olmadan ardıcıl sınaq müxtəlif nəticələr verəcək.

Nəticələri dəyişmək üçün izolyatora qoşulmaq və sınaqdan keçirmək üçün həmişə eyni proses və texnikadan istifadə etməyə diqqət yetirilməlidir. İzolyasiyanın temperaturunu, eləcə də IR dəyərlərini qeyd etmək vacibdir


XÜSUSİYYƏTLƏRİ VƏ FAYDALARI


  Kompakt, möhkəm izolyasiya müqaviməti test cihazı

  Asan əməliyyat və gərginlik diapazonunun seçimi

  AC və DC voltmetr (30 V - 600 V)

  İstifadəçi tərəfindən təyin olunan IR test taymeri (standart 1 dəq), (maks. 19 m 50 s)

  Alət və aparıcılar üçün yumşaq daşıma qutusu

  Sürətli başlanğıc və tam istifadəçi təlimatı

  Əlavə təhlükəsizlik üçün HV izolyasiyalı tıxacların bağlanması

  Terminallar üzərindəki panjurlar kir və digər əşyaların təsadüfən daxil olmasının qarşısını alır


XÜSUSİYYƏTLƏR


İzolyasiya diapazonu

0,1 MΩ - 2 TΩ

Nominal sınaq gərginlikləri

250 V, 500 V, 1000 V, 2500 V, 5000 V

Terminal gərginliyinin dəqiqliyi



sınaq gərginliyi



â¥1000 V 0... 5% nominal

sınaq gərginliyi

İzolyasiya dəqiqliyi

±5% ±3 rəqəm

Qısa qapanma cərəyanı

5 mA ± 0,5 mA

Voltmetrin dəqiqliyi

±2%rdg±3dgt

Enerji təchizatı

8 x LR6/AA batareyaları

İşləmə temperaturu diapazonu və rütubət



- 20°C ilə 45°C arasında

Rütubət

80% RH

Saxlama temperatur aralığı və rütubət



-20 °C ilə 60 °C arasında

Təhlükəsizlik mühafizəsi

İzolyasiya Cat III 600 V

Qeyd

Göstərilən ekoloji məhdudiyyətlərlə xidmət xətası iki dəfə daxili xətadır

EMC

IEC 61326-1:2013-ə uyğundur

Ölçülər

177 mm x 226 mm x 100 mm

Çəki

1,9 kq (batareya daxildir)


VS-3121


VS-3121Transformatorun İzolyasiya Müqavimət Testiiş gərginliyinin 1000 V-dən çox olduğu və daha yüksək izolyasiya sınaq gərginliklərinin tələb olunduğu Elektrik və Sənaye sınaq tətbiqləri üçün nəzərdə tutulmuşdur.

VS-3121A-dan fərqli olaraq, VS-3121 50 V, 100 V, 250 V, 500 V, 1000 V və 2500 V sabit diapazonlu gərginliklər təklif edir.



1 kV-dan yuxarı işləmə gərginliyi olan avadanlıq tələb olunurTransformatorun İzolyasiya Müqavimət Testis 1 kV-dan yuxarı gərginliklərdə. Yüksək gərginlikli sınaqların əsasını təşkil edən 5/10/15 kV-luq aqreqatlarımız yüksək təhlükəsizlik, rahatlıq və daşınma qabiliyyəti ilə yanaşı, ən yüksək səviyyəli keyfiyyət testini təmin edir.

Bütün yüksək kapitalın tam izolyasiya test qabiliyyəti üçün

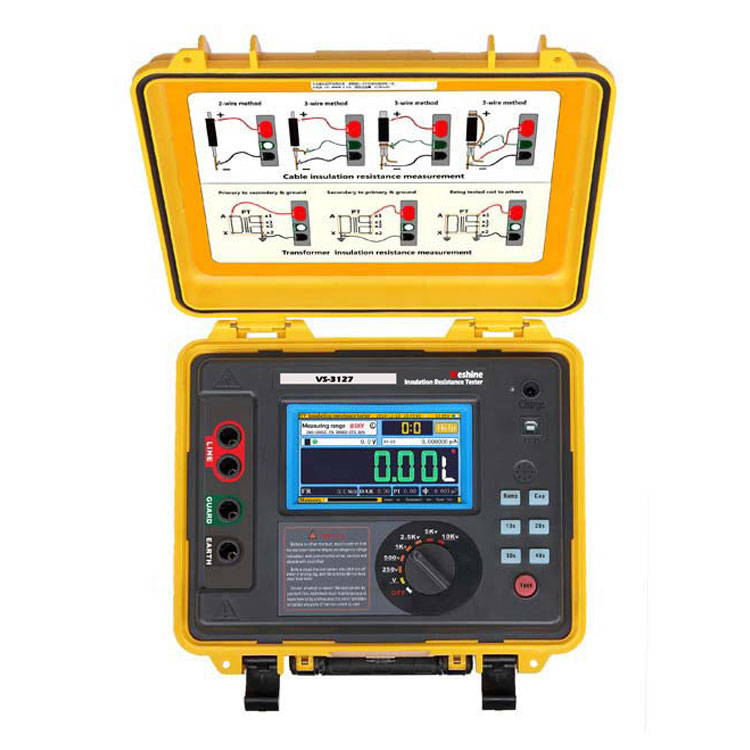

VS-3127

VS-3127Transformatorun İzolyasiya Müqavimət Testi30 TΩ maksimum müqavimətlə 15 kV-a qədər sınaq gərginliyinə qədər dəqiq izolyasiya müqavimətinin ölçülməsi imkanı təklif edir. Müqavimət ölçmə dəqiqliyi 1 MΩ-dən 3 TΩ-ə qədər ± 5 % təşkil edir!

Kommunal xidmətlər və xidmət şirkətləri üçün VS-3127 çevikliyi və gələcəyi yoxlamaq qabiliyyəti ilə hərtərəfli test cihazıdır. Weshine VS-3127 işlədiyiniz yerdə işləmək üçün nəzərdə tutulub.

Çıxış nominal gərginlik maksimum 7 dişli (250Vï¼500Vï¼1KVï¼2.5KVï¼5KVï¼10KVï¼15KV) çatır.

Maks qısaqapanma cərəyanı 7mA

İzolyasiya müqavimət testi (IR), polarizasiya indeksi testi, dielektrik udma nisbəti testi (DAR). Ramp test rejimi (RAMP), filtrlənmiş müqavimət test rejimi (FR). * Tutum Testi (Cap.).

Gərginlik monitoru funksiyası, ölçülmüş canlı gərginliyi avtomatik olaraq izləyir




NİYƏ 15 KV-DA SINAQ EDİLİR?



5 kV-dan 15 kV-a qədər test cərəyanı üçqat artacaq - bu, yüksək səs-küyün mövcudluğunda mənfi test cərəyanının qarşısını ala bilər.

15 kV NETA ATS 2007 əsasında 35.000 V-dan 69.000 V-a qədər olan aktivlər üçün təyin edilmişdir.

34500 V-dan yuxarı olan mühərriklər NETA ATS 2007 əsasında 15 kV-da sınaqdan keçirilməlidir.


XÜSUSİYYƏTLƏR


İzolyasiya diapazonu

0,1 MΩ - 30 TΩ

Nominal sınaq gərginlikləri

250 V, 500 V, 1 kV, 2,5 kV, 5 kV, 10 kV, 15 kV

Terminal gərginliyinin dəqiqliyi



ï¼5%ï½10%ï¼±10V

İzolyasiya dəqiqliyi

1 MΩ - 3 TΩ, ±5% ±3 rəqəm



ï¼3 TΩ, ±20% ±3 rəqəm

Qısa qapanma cərəyanı

â¥7 mA ±0,5 mA

Ramp test rejimi

±2%rdg±3dgt

Enerji təchizatı

Əvvəlcədən təyin edilmiş gərginliyin 10% pilləli ölçüsü ilə sınaqdan keçirərək əvvəlcədən təyin edilmiş gərginliyə yüksəlin

İşləmə temperaturu diapazonu və rütubət



- 20°C ilə 50°C arasında

Rütubət

80% RH

Saxlama temperatur aralığı və rütubət



-25 °C ilə 65 °C arasında

Gərginlik testi

AC/DC: 0Vï½1000V,

Dəqiqlik: ±5%rdg±3V

Kapasitans testi

10nFï½25uF,

Dəqiqlik: ±10%rdg±10nF

Cari test

0.01nAï½7mA,

Dəqiqlik: ±5%rdg±0,5nA

Təhlükəsizlik mühafizəsi

İzolyasiya Cat III 600 V

Qeyd

Göstərilən ekoloji məhdudiyyətlərlə xidmət xətası iki dəfə daxili xətadır

EMC

IEC 61326-1:2013-ə uyğundur

Ölçülər

280 mm x 260 mm x 160 mm

Çəki

4,9 kq (batareya daxil)




Seçimlər


Weshine, elektrik avadanlıqlarının tam çeşidi ilə məşğul olmaq üçün xüsusi olaraq 8 illik təcrübəyə malikdir. Hal-hazırda Weshine müxtəlif icad etmişdirTransformatorun İzolyasiya Müqavimət Testiformada göstərildiyi kimi hər bir addım üçün:


SİFARİŞ MƏLUMATI ÜÇÜNTransformatorun İzolyasiya Müqavimət TestiS

pişik. Yox.

Maksimum Test Gərginliyi

Maksimum Test Aralığı

IR/PI/DAR

RAMPA

FR

Cap.

VS-3121

2,5 kV

100 GΩ







VS-3121A

5,0 kV

20 TΩ







VS-3125

5,0 kV

10 TΩ



VS-3125A

5,0 kV

10 TΩ

VS-3126

10,0 kV

20 TΩ



VS-3126A

10,0 kV

20 TΩ

VS-3127

15,0 kV

30 TΩ





Təchizat Zənciri məsələlərinə əsasən: Cari qiymətlər və çatdırılma müddətləri üçün üstünlük verdiyiniz Səlahiyyətli Weshine Distribyutoru ilə əlaqə saxlayın.



Keyfiyyət Sertifikatı



Biz həmişə inanırıq ki, şirkətimizin bütün uğurları təqdim etdiyimiz məhsulların keyfiyyəti ilə birbaşa bağlıdır.Transformatorun İzolyasiya Müqavimət TestiISO9001, ISO14000:14001 təlimatlarında və ciddi keyfiyyətə nəzarət sistemində göstərilən ən yüksək keyfiyyət tələblərinə cavab verir.





Göndərmə



Weshine's Service Solutions haqqında əlavə məlumat üçün Weshine-dən təkliflər almaq üçün 24/7 onlayn satış nümayəndəmizlə əlaqə saxlayın.
