Rəqəmsal İzolyasiya Ölçüsü

Weshine® CE sertifikatı, yüksək keyfiyyət və dəqiqliyə malik Rəqəmsal İzolyasiya Ölçerini icad etdi, Milli standartlara uyğun olaraq icad edildi və istehsal edildi, tam elektrik sınaq həlli mövcuddur. Weshine-dən Rəqəmsal İzolyasiya Sayğacı haqqında daha ətraflı məlumat üçün bizimlə əlaqə saxlayın!

Sorğu göndərin PDF Yüklə

Məhsul təsviri

WeshineRəqəmsal İzolyasiya Ölçüsürəqəmsal və analoq qövs displeyli, kabellərə, fırlanan qurğulara, transformatorlara, paylayıcı qurğulara və sənaye tətbiqlərinə texniki qulluq və xidmət göstərilməsi zamanı yüksək gərginlikli izolyasiya müqavimətinin sınaqdan keçirilməsi üçün nəzərdə tutulmuşdur.

DC izolyasiya testləri 250 V, 500 V, 1000 V, 2500 V, 5000 V gərginliklərində aparılır. İzolyasiya müqavimətinin ölçülməsi diapazonu 100 kÎ© ilə 1000 GÎ© arasındadır. Sınaq altında olan kapasitiv dövrələr üçün avtomatik boşalma təmin edilir və çürüyən gərginlik göstərilir.

Mühafizə terminalı izolyasiya müqaviməti testlərini həyata keçirərkən səth sızmasının və dolayısı ilə səhv ölçmələrin təsirlərini minimuma endirmək üçün istifadə edilə bilər.

Kapasitiv sınaq obyektləri üçün cihaz daxili rezistor vasitəsilə avtomatik olaraq boşaldacaq və âHiâ ilə göstərilən daha yüksək gərginliklərlə 30 V ilə 600 V diapazonunda terminallar arasında gərginliyi göstərəcək. Bu xüsusiyyət reaktiv yüklərin sınaqdan keçirilməsindən sonra çürüyən gərginlik göstəricisi verəcəkdir. Gərginlik göstəricisi yox olduqda, istifadəçinin sınaq kabellərini ayırması təhlükəsizdir.

WeshineRəqəmsal İzolyasiya Ölçüsüsəkkiz 1,5 V IEC LR6 (AA) elementi ilə təchiz edilmişdir. Dizayn təhlükəsizlik xüsusiyyətlərinə yüksək gərginlikli xəbərdarlıq göstəricisi, IR testindən sonra xarici gərginlik göstəricisi, reaktiv yüklərin avtomatik boşaldılması və sınaq keçiriciləri daxildir.

TƏTBİQ

Elektrik izolyasiya materialları zaman keçdikcə xarab olur, bu da qəzalara və bahalı təmir xərclərinə səbəb olur. İzolyasiya müqaviməti sınayıcıları izolyasiya üzərində tənzimlənən bir DC gərginliyi tətbiq edir və izolyasiya müqavimətini hesablamaq üçün Ohm qanununu tətbiq edərək onun vasitəsilə cərəyan axını ölçür. Heç bir izolyasiya materialı mükəmməl olmadığı üçün cərəyan axır.

IR test cihazının istifadəsinə aşağıdakılar daxildir:

■ Avadanlıqların quraşdırılması

■ Rutin texniki qulluq

■ Problem həlləri

Yüksək gərginlikli DC ilə izolyasiya sınağı izolyasiyanın qütbləşməsinə elə təsir edir ki, sınaqdan keçirilən qurğunun tam boşaldılması olmadan ardıcıl sınaq müxtəlif nəticələr verəcək.

Nəticələri dəyişmək üçün izolyatora qoşulmaq və sınaqdan keçirmək üçün həmişə eyni proses və texnikadan istifadə etməyə diqqət yetirilməlidir. İzolyasiyanın temperaturunu, eləcə də IR dəyərlərini qeyd etmək vacibdir

XÜSUSİYYƏTLƏRİ VƏ FAYDALARI

■ Kompakt, möhkəm izolyasiya müqaviməti test cihazı

■ Asan əməliyyat və gərginlik diapazonunun seçimi

■ AC və DC voltmetr (30 V - 600 V)

■ İstifadəçi tərəfindən təyin olunan IR test taymeri (standart 1 dəq), (maks. 19 m 50 s)

■ Alət və aparıcılar üçün yumşaq daşıma qutusu

■ Sürətli başlanğıc və tam istifadəçi təlimatı

■ Əlavə təhlükəsizlik üçün HV izolyasiyalı tıxacların bağlanması

■ Terminallar üzərindəki panjurlar kir və digər əşyaların təsadüfən daxil olmasının qarşısını alır

XÜSUSİYYƏTLƏR

İzolyasiya diapazonu	0,1 MÎ© - 2 TÎ©
Nominal sınaq gərginlikləri	250 V, 500 V, 1000 V, 2500 V, 5000 V
Terminal gərginliyinin dəqiqliyi
	sınaq gərginliyi
	â¥1000 V 0... 5% nominal sınaq gərginliyi
İzolyasiya dəqiqliyi	±5% ±3 rəqəm
Qısa qapanma cərəyanı	5 mA ± 0,5 mA
Voltmetrin dəqiqliyi	±2%rdg±3dgt
Enerji təchizatı	8 x LR6/AA batareyaları
İşləmə temperaturu diapazonu və rütubət
	- 20°C ilə 45°C arasında
Rütubət	80% RH
Saxlama temperatur aralığı və rütubət
	-20 °C ilə 60 °C arasında
Təhlükəsizlik mühafizəsi	İzolyasiya Cat III 600 V
Qeyd	Göstərilən ekoloji məhdudiyyətlərlə xidmət xətası iki dəfə daxili xətadır
EMC	IEC 61326-1:2013-ə uyğundur
Ölçülər	177 mm x 226 mm x 100 mm
Çəki	1,9 kq (batareya daxildir)

VS-3121

VS-3121Rəqəmsal İzolyasiya Ölçüsüiş gərginliyinin 1000 V-dən çox olduğu və daha yüksək izolyasiya sınaq gərginliklərinin tələb olunduğu Elektrik və Sənaye sınaq tətbiqləri üçün nəzərdə tutulmuşdur.

VS-3121A-dan fərqli olaraq, VS-3121 50 V, 100 V, 250 V, 500 V, 1000 V və 2500 V sabit diapazonlu gərginliklər təklif edir.

1 kV-dan yuxarı işləmə gərginliyi olan avadanlıq tələb olunurRəqəmsal İzolyasiya Ölçüsüs 1 kV-dan yuxarı gərginliklərdə. Yüksək gərginlikli sınaqların əsasını təşkil edən 5/10/15 kV-luq aqreqatlarımız yüksək təhlükəsizlik, rahatlıq və daşınma qabiliyyəti ilə yanaşı, ən yüksək səviyyəli keyfiyyət testini təmin edir.

Bütün yüksək kapitalın tam izolyasiya test qabiliyyəti üçün

VS-3127

VS-3127Rəqəmsal İzolyasiya Ölçüsü30 TÎ© maksimum müqavimətlə 15 kV-a qədər sınaq gərginliyinə qədər dəqiq izolyasiya müqavimətinin ölçülməsi imkanı təklif edir. Müqavimət ölçmə dəqiqliyi 1 MÎ©-dən 3 TÎ©-ə qədər ± 5 % təşkil edir!

Kommunal xidmətlər və xidmət şirkətləri üçün VS-3127 çevikliyi və gələcəyi yoxlamaq qabiliyyəti ilə hərtərəfli test cihazıdır. Weshine VS-3127 işlədiyiniz yerdə işləmək üçün nəzərdə tutulub.

Çıxış nominal gərginlik maksimum 7 dişli (250Vï¼500Vï¼1KVï¼2.5KVï¼5KVï¼10KVï¼15KV) çatır.

Maks qısaqapanma cərəyanı 7mA

İzolyasiya müqavimət testi (IR), polarizasiya indeksi testi, dielektrik udma nisbəti testi (DAR). Ramp test rejimi (RAMP), filtrlənmiş müqavimət test rejimi (FR). * Tutum Testi (Cap.).

Gərginlik monitoru funksiyası, ölçülmüş canlı gərginliyi avtomatik olaraq izləyir

NİYƏ 15 KV-DA SINAQ EDİLİR?

5 kV-dan 15 kV-a qədər test cərəyanı üçqat artacaq - bu, yüksək səs-küyün mövcudluğunda mənfi test cərəyanının qarşısını ala bilər.

15 kV NETA ATS 2007 əsasında 35.000 V-dan 69.000 V-a qədər olan aktivlər üçün təyin edilmişdir.

34500 V-dan yuxarı olan mühərriklər NETA ATS 2007 əsasında 15 kV-da sınaqdan keçirilməlidir.

XÜSUSİYYƏTLƏR

İzolyasiya diapazonu	0,1 MÎ© - 30 TÎ©
Nominal sınaq gərginlikləri	250 V, 500 V, 1 kV, 2,5 kV, 5 kV, 10 kV, 15 kV
Terminal gərginliyinin dəqiqliyi
	ï¼5%ï½10%ï¼±10V
İzolyasiya dəqiqliyi	1 MÎ© - 3 TÎ©, ±5% ±3 rəqəm
	ï¼3 TÎ©, ±20% ±3 rəqəm
Qısa qapanma cərəyanı	â¥7 mA ±0,5 mA
Ramp test rejimi	±2%rdg±3dgt
Enerji təchizatı	Əvvəlcədən təyin edilmiş gərginliyin 10% pilləli ölçüsü ilə sınaqdan keçirərək əvvəlcədən təyin edilmiş gərginliyə yüksəlin
İşləmə temperaturu diapazonu və rütubət
	- 20°C ilə 50°C arasında
Rütubət	80% RH
Saxlama temperatur aralığı və rütubət
	-25 °C ilə 65 °C arasında
Gərginlik testi	AC/DC: 0Vï½1000V, Dəqiqlik: ±5%rdg±3V
Kapasitans testi	10nFï½25uF, Dəqiqlik: ±10%rdg±10nF
Cari test	0.01nAï½7mA, Dəqiqlik: ±5%rdg±0,5nA
Təhlükəsizlik mühafizəsi	İzolyasiya Cat III 600 V
Qeyd	Göstərilən ekoloji məhdudiyyətlərlə xidmət xətası iki dəfə daxili xətadır
EMC	IEC 61326-1:2013-ə uyğundur
Ölçülər	280 mm x 260 mm x 160 mm
Çəki	4,9 kq (batareya daxil)

Seçimlər

Weshine, elektrik avadanlıqlarının tam çeşidi ilə məşğul olmaq üçün xüsusi olaraq 8 illik təcrübəyə malikdir. Hal-hazırda Weshine müxtəlif icad etmişdirRəqəmsal İzolyasiya Ölçüsüformada göstərildiyi kimi hər bir addım üçün:

SİFARİŞ MƏLUMATI ÜÇÜNRəqəmsal İzolyasiya ÖlçüsüS
pişik. Yox.	Maksimum Test Gərginliyi	Maksimum Test Aralığı	IR/PI/DAR	RAMPA	FR	Cap.
VS-3121	2,5 kV	100 GÎ©	√
VS-3121A	5,0 kV	20 TÎ©	√

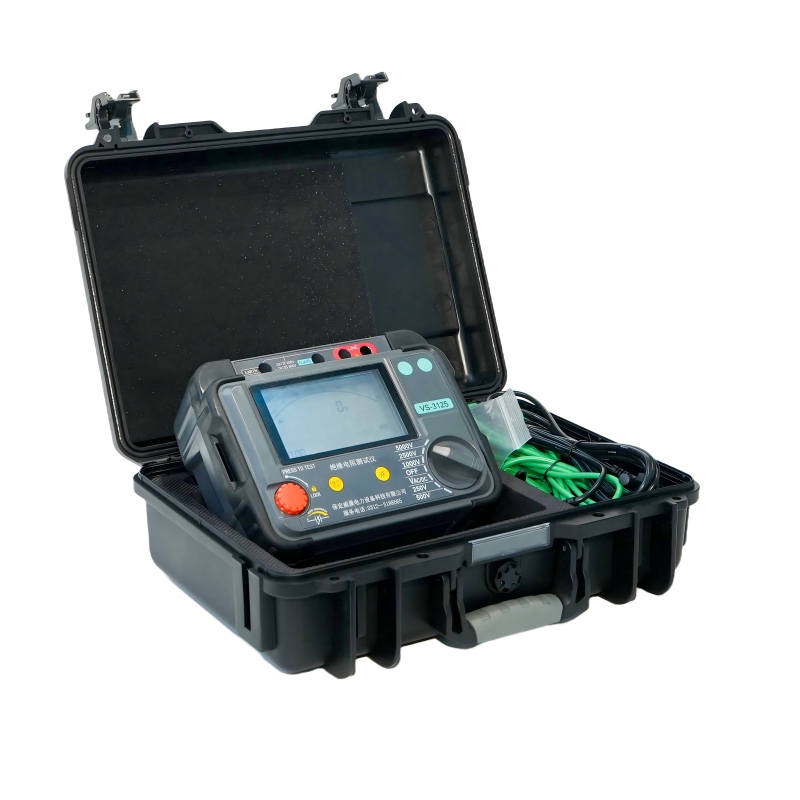

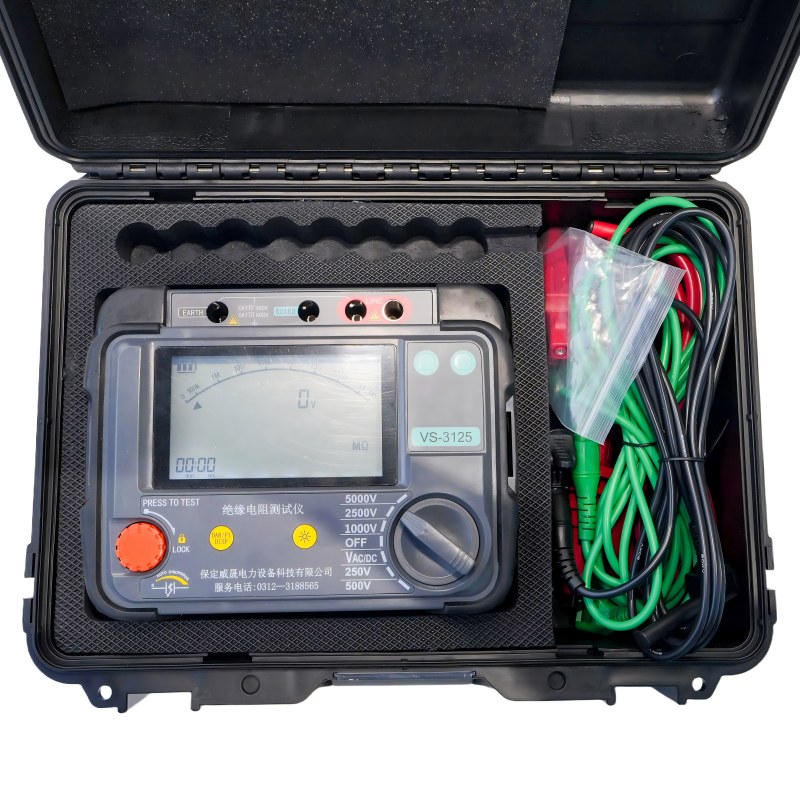

VS-3125	5,0 kV	10 TÎ©	√	√	√
VS-3125A	5,0 kV	10 TÎ©	√	√	√	√
VS-3126	10,0 kV	20 TÎ©	√	√	√
VS-3126A	10,0 kV	20 TÎ©	√	√	√	√
VS-3127	15,0 kV	30 TÎ©	√	√	√	√

Təchizat Zənciri məsələlərinə əsasən: Cari qiymətlər və çatdırılma müddətləri üçün üstünlük verdiyiniz Səlahiyyətli Weshine Distribyutoru ilə əlaqə saxlayın.
