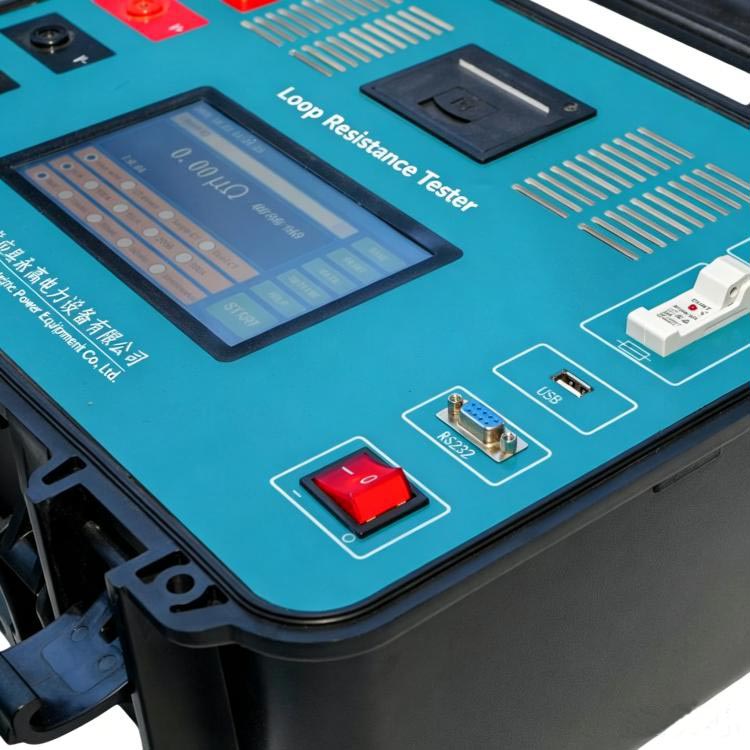

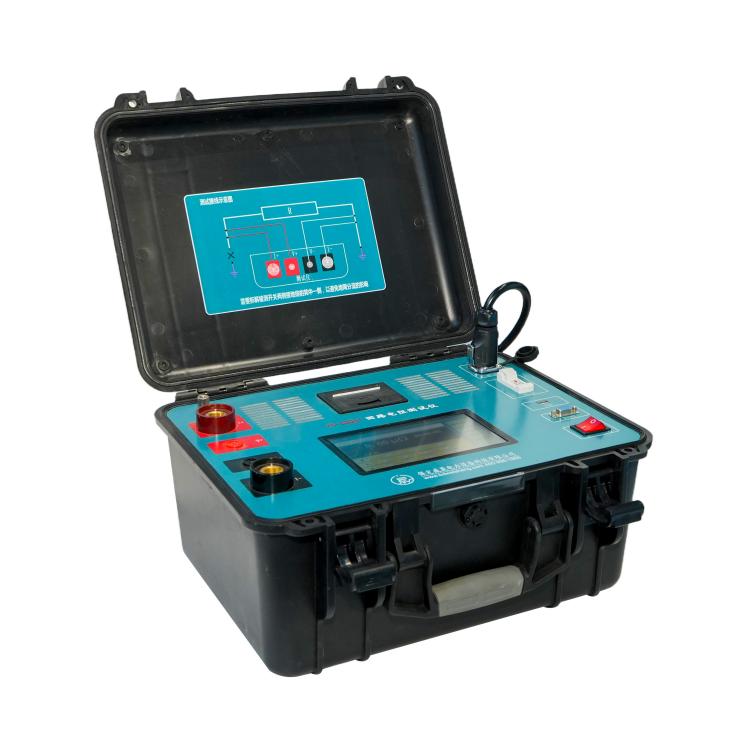

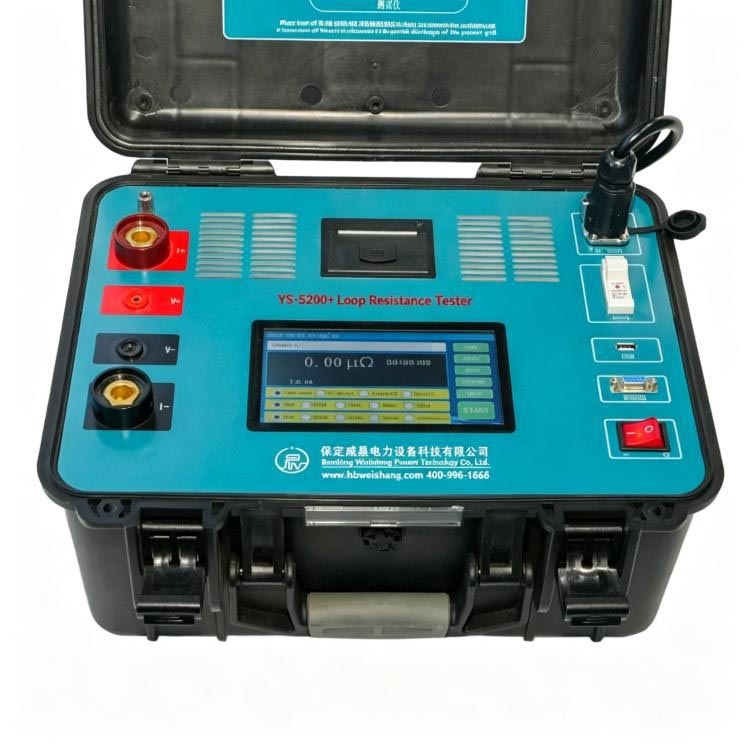

Masaüstü 300A Ağıllı Devre Müqavimət Test Cihazı

Çində peşəkar istehsalçı və təchizatçı olan Weshine tərəfindən təklif olunan davamlı Desktop 300A Ağıllı Devre Müqavimət Sınaq Cihazı cərəyanlar tək döngələrdən və ya bir neçə paralel qoldan keçdikdə belə, dövrə açarları, ayırıcılar, topraklama açarları və şin birləşmələrində dəqiq mikro-ohm göstəriciləri verir.

Biz bu qurğunu DL/T845.4-2019 və IEC dörd telli sınaq standartlarına uyğun olaraq, yüksək cərəyan müqavimətinin aşkarlanması üçün sənaye tələblərinə tam uyğun olaraq qurmuşuq.

Maşının içərisində çox kanallı cərəyan algılama aparatı ilə birləşdirilmiş yüksək güclü sabit cərəyan mənbəyi oturur. Bu struktur mürəkkəb paralel torpaqlama şəbəkələri ilə yanaşı işləyərkən belə çıxış cərəyanını sabit saxlayır və gərginlik nümunəsini dəqiq saxlayır, bu da mühəndislik podratçılarının bu model üçün təkrar toplu sifarişlər verməsinin əsas səbəbidir.

Əsas Ölçmə Prinsipləri

Masaüstü 300A Ağıllı Devre Müqavimət Test Cihazı iki əsas funksional modula əsaslanır:

1.Tənzimlənən yüksək sabit cərəyan çıxışı: 50A–300A

2.Wireless DC sıxac sensoru: 0~±600A cərəyan tutma

Ohm qanununa əsasən faktiki kontakt müqavimətini hesablayır: R = V / I₀

V = təmas nöqtələrində gərginlik düşməsi aşkar edilmişdir

I₀ = sınaqdan keçirilmiş filialdan keçən real cərəyan

Ağıllı Test Rejimləri (Əsas İnnovasiya)

weshine electric müxtəlif sahə şərtlərini dəstəkləmək üçün dörd qabaqcıl sınaq rejimini birləşdirir:

1. Ənənəvi Dövrə Müqavimət Rejimi

İstifadəçilər şunt cərəyanının müdaxiləsindən yan keçmək üçün torpaqlama şəbəkəsinin bir tərəfini ayırmalıdırlar. Test cihazı 300A DC cərəyanını qidalandırır və gərginlik düşməsi məlumatlarını oxuyur. Bu rejim ən yüksək dəqiqliyə nail olur və planlaşdırılmış texniki xidmət sahələri üçün yaxşı işləyir.

2. Birbaşa ölçmə rejimini sıxın

Torpaqlama birləşmələrini ayırmağa ehtiyac yoxdur. Simsiz sıxac real vaxt I₀ budaq cərəyanını izləyir, sonra maşın R=V/I₀ ilə avtomatik olaraq müqaviməti hesablayır. Əsas məqamlar: Sökülmə işi yoxdur, daha sürətli sahə sınağı, canlı əraziyə qulluq üçün daha təhlükəsizdir.

3. Təktərəfli Şunt rejimi

Şkafın torpaqlanması və paylanmış torpaq şəbəkələri kimi paralel torpaqlama sxemləri üçün uyğundur. Qısqac şunt budaq cərəyanını I₂ ölçür və cihaz müqaviməti hesablamazdan əvvəl I₀=I₁−I₂ ilə effektiv sınaq cərəyanı işləyir. O, qismən paralel cərəyanların səbəb olduğu dəqiqlik səhvlərini düzəldir.

4. İkitərəfli Şunt rejimi

Yarımstansiyalarda iki istiqamətli parçalanma cərəyanları olan böyük torpaqlama şəbəkələri üçün. İki sıxac I21 və I22 budaq cərəyanlarını toplayır, sistem çoxşaxəli şəbəkələr üçün həqiqi müqavimət məlumatlarını əldə etmək üçün I₀=I₁−I21−I22 hesablayır.

Təhlükəsizlik və sıxac sisteminin dizaynı

Uyğun simsiz sıxaclar DC cərəyanının istiqamətini avtomatik müəyyən edə bilər.

Əsas sıxacın spesifikasiyası:

1, DC test diapazonu: 0 - ± 600A

2、Dəqiq məlumat üçün düzgün cari istiqamətə uyğunlaşdırılmalıdır

3, Ölçmə sapmasını əvəzləmək üçün daxili kalibrləmə funksiyası

Əməliyyat təhlükəsizliyi xatırlatmaları:

1、Aparat zədələnməsinin qarşısını almaq üçün sıxacını ölçmə diapazonundan kənarda işlətməyin

2、Oxunuşları sabitləşdirmək üçün cari istiqamət işarələrindən sonra sıxacları quraşdırın

3、Məlumat xətalarını azaltmaq üçün müntəzəm olaraq kalibrləmə aparın

Addım-addım Əməliyyat Bələdçisi

Bu masaüstü test cihazı yüksək cari ssenarilər üçün standart sahə sınaq iş axınlarını izləyir.

Addım 1: Sistemin hazırlanması

Avadanlığın tamamilə söndürüldüyünü, torpaqlama quraşdırmasının tamamlandığını və sıxac batareyalarının tam doldurulduğunu təsdiq edin. Toplu satınalma müştəriləri daşınma ilə birlikdə tam əməliyyat kitabçalarını ala bilərlər.

Addım 2: Naqillərin konfiqurasiyası

I+ və I- sınaq dövrəsinin iki ucuna qoşulur; V+ və V- daxili gərginlik seçmə nöqtələrinə yapışdırılır. Tel müqavimətinə müdaxiləni istisna etmək üçün həmişə gərginlik zondlarını cari dövrənin içərisinə yerləşdirin.

Addım 3: Rejimin seçimi

Bir sınaq rejimi seçin: ənənəvi sökmə rejimi, birbaşa sıxışdırma rejimi, tək şunt rejimi və ya ikili şunt rejimi. Sonra çıxış cərəyanını (50A–300A) və sınaq müddətini (Sürətli / 10s / 30s / 60s / Davamlı) təyin edin.

Addım 4: Ölçmə Prosesi

Maşın cərəyan artırma, sabitliyə nəzarət, real vaxt cərəyanının tutulması, gərginliyin seçilməsi, müqavimətin hesablanması və temperatur kompensasiyasını əl ilə tənzimləmədən avtomatik həyata keçirir.

Addım 5: Nəticənin göstərilməsi

Ekran ümumi cərəyan I₁, budaq qısqac cərəyanları (I₂ / I21 / I22), mikro-ohmlarda müqavimət dəyəri, sınaq vaxtı və sabitlik vəziyyətini göstərir.

Addım 6: Məlumatların idarə edilməsi

Operatorlar test jurnallarını yerli yaddaşda saxlaya, FAT32 USB diskləri vasitəsilə qeydləri ixrac edə, əlavə çap modulları ilə hesabatları çap edə və istənilən vaxt tarixi test məlumatlarına baxa bilər.

Tətbiq Ssenariləri

Bu Masaüstü 300A Ağıllı Dövrə Müqavimət Test Cihazı, bu sektorlardan olan alıcılar tərəfindən geniş şəkildə qəbul edilən mürəkkəb torpaqlama və güclü elektromaqnit müdaxilə şəraitində müqavimətin aşkarlanması tapşırıqlarını yerinə yetirir:

1、Böyük yarımstansiyalar

2, Enerji istehsal edən stansiyalar

3, Sənaye keçid sistemləri

4、Yüksək gərginlikli ötürmə qurğuları

5, Torpaqlama şəbəkələri

Sistem aşağıdakı hallarda etibarlı şəkildə işləyir:

1、Güclü elektromaqnit müdaxiləsi

2, Paralel cərəyan paylanması

3, 、 Məhdud kəsilmə girişi

4, Davamlı texniki xidmət əməliyyatları

Tipik Test İstifadələri

1、Yüksək gərginlikli elektrik açarları üçün kontakt müqavimət testi

2, Yarımstansiyanın torpaqlama şəbəkələrində nasazlıqların yoxlanılması

3、Busbar birləşdirən birləşmələrin müqavimətinin aşkarlanması

4、GIS/AIS keçid şkafları üçün müntəzəm texniki qulluq

5, Elektrik stansiyasının elektrik avadanlıqları üçün zavod keyfiyyətinin yoxlanılması

6, Transmissiya şəbəkələri üçün yer sisteminin təhlili

7, Sənaye enerji paylama sistemlərində nasazlıqların aradan qaldırılması

Weshine Üstünlükləri

Müasir enerji sistemlərində çətin paralel cərəyan və mürəkkəb torpaqlama problemlərini həll etmək üçün çox rejimli ölçmə arxitekturasına malik Desktop 300A Ağıllı Devre Müqavimət Sınaq cihazını hazırladıq. Simsiz sıxacın sökülmədən sınaqdan keçirilməsi texniki xidmətin dayanma müddətini azaldır və sahənin təhlükəsizliyini əhəmiyyətli dərəcədə yaxşılaşdırır, bu da bir çox elektrik xidməti təchizatçılarını bizimlə uzunmüddətli təchizat müqavilələri imzalamağa məcbur edir.

Çox kanallı real vaxt cərəyanının hesablanması alqoritmləri hətta paralel torpaqlama mühitlərində də dəqiq müqavimət dəyərlərini təmin edir. 300A böyük cərəyan çıxışı köhnə təmas səthlərində oksid təbəqələrini sürətlə parçalayır və köhnəlmiş keçirici birləşmələr üçün daha etibarlı sınaq nəticələri verir. Quraşdırılmış ağıllı istilik nəzarəti uzun yüksək cərəyanlı iş yükləri altında qurğunu sabit saxlayır.

Alıcılar üçün istifadəçi dostu sənaye dizaynının üstünlükləri:

1、Çox rejimli ağıllı əməliyyat

2、Vizuallaşdırılmış real vaxt cari məlumatların göstərilməsi

3、Avtomatik təhlükəsizlik mühafizəsi funksiyalarının tam dəsti

4, Strukturlaşdırılmış məlumatların saxlanması və ixracı

Layihə satınalmanız üçün fərdiləşdirilmiş kotirovkalar və tam texniki parametr faylları əldə etmək üçün dərhal satış komandamızla əlaqə saxlayın.
