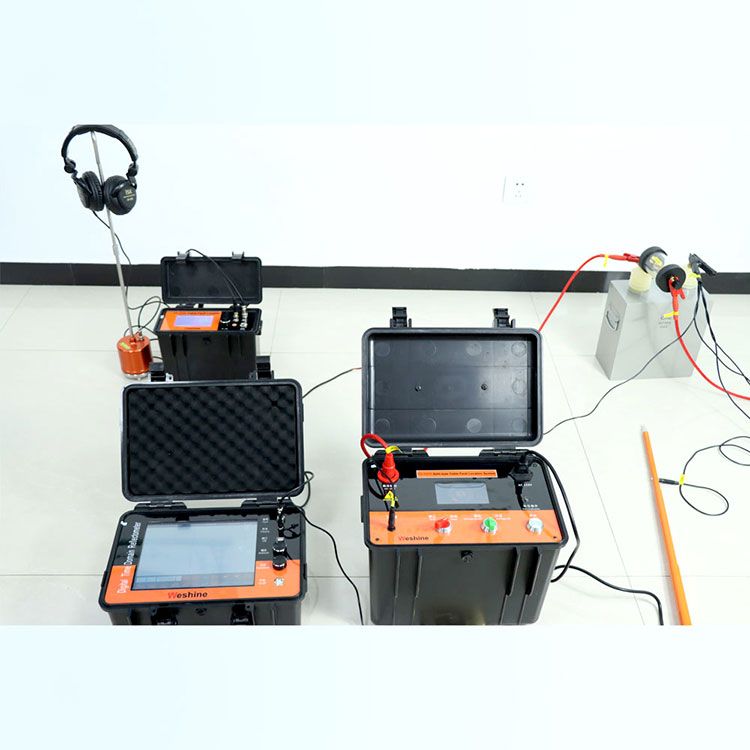

TDR Kabel Xəta Lokatoru: Necə İşləyir və Dəqiq Kabel Diaqnostikası üçün Nə üçün vacibdir

Gömülü və ya naqilli kabellərdə nasazlıqların tapılması ənənəvi olaraq bütün uzunluğu boyunca qazma və ya kabelin kəsilməsi kimi dağıdıcı üsulları əhatə edirdi. Bu gün,TDR Kabel Xəta Lokatorubunu tamamilə dəyişir.Weshineqabaqcıl təmin edirTDR Kabel Xəta Lokatorunasazlıq yerlərini qeyri-dağıdıcı şəkildə təyin edən həllər. Əsas texnologiya kabeldən aşağı enerjili impuls göndərən və nasazlığın əks olunması üçün lazım olan vaxtı ölçən zaman-domen reflektometriyasına əsaslanır.

İş prinsipi

A TDR Kabel Xəta Lokatorukabellər üçün radar kimi işləyir. O, kabelə qısamüddətli, aşağı gərginlikli impuls verir. Nəbz empedans dəyişikliyi ilə qarşılaşdıqda, məsələn, açıq dövrə, qısaqapanma və ya su girişi kimi nəbzin bir hissəsi geri əks olunur. Cihaz nəbzin göndərilməsi və qəbulu arasındakı vaxtı ölçür. Həmin kabel növü üçün məlum yayılma sürətindən (Vp) istifadə edərək, nasazlığa qədər olan məsafəni aşağıdakı düsturla hesablayır: Məsafə = (Sürət × Vaxt) / 2.

Niyə Zərər Olmur

İzolyasiyanı vurğulayan yüksək potensiallı testerlərdən fərqli olaraqTDR Kabel Xəta Lokatorukabelin dayanıqlı gərginliyindən çox aşağı enerji səviyyələrindən istifadə edir. Bu, yüksək cərəyan vurmaq və ya kabel qabığını qırmaq tələb etmir. Ölçmə kabel baxımından passivdir - yalnız qısa, aşağı güc siqnalı tətbiq olunur.Weshinemühəndislik hətta həssas məlumatların və ya rabitə kabellərinin sınaq zamanı zərər görməməsini təmin edir.

TDR Kabel Xəta Lokatoru FAQ Ümumi Suallar

Sual 1: TDR Kabel Xəta Lokatoru canlı kabellərdə nasazlıqları tapa bilərmi?

Cavab:Bəli, çox müasirTDR Kabel Xəta Lokatoruolanlar da daxil olmaqla vahidlərWeshine, 50/60 Hz güc siqnallarını bloklayan daxili filtrlərə malikdir. Bu, cihaza və ya kabelə zərər vermədən 400V AC və ya DC-ə qədər aşağı gərginlikli canlı kabellərdə sınaqdan keçirməyə imkan verir. Bununla belə, yüksək gərginlikli xətlərdə təhlükəsizlik və dəqiqlik üçün kabelin enerjisi kəsilməlidir.

Sual 2: TDR Kabel Xəta Lokatoru kabeli kəsmədən hansı növ kabel nasazlıqlarını müəyyən edə bilər?

Cavab: A TDR Kabel Xəta Lokatoruaçıq dövrələri, qısa qapanmaları, birləşmələri, su və ya nəm daxil olmasını, əzilmiş bölmələri və korroziyaya uğramış birləşmələri müəyyən edə bilər. Yansıtma dalğa forması qısa bir nasazlıq üçün aşağı əyilmə və açıq nasazlıq üçün yuxarı əyilmə göstərir. Yüksək gərginlikli qövs əks etdirən filtr kimi əlavə aksesuarlar olmadan çox yüksək müqavimətə malik (bir neçə yüz ohm-dan yuxarı) rezistiv nasazlıqları ölçə bilməz, lakin standart aşağı müqavimətli nasazlıqlar asanlıqla tapılır.

Sual 3: 1 km-dən çox uzun kabellər üçün TDR Kabel Arızası Lokatoru nə dərəcədə dəqiqdir?

Cavab:Dəqiqlik yayılma sürətindən (Vp) və cihazın vaxt bazası dəqiqliyindən asılıdır. kimi yüksək keyfiyyətli vahidlərWeshine TDR Kabel Xəta Lokatoruaralığın ±1%-i və ya ±0,5 metr, hansı daha böyükdürsə, əldə edin. 2 km kabel üçün bu, 20 metr ərzində xəta deməkdir. Dəqiqlik məlum kabel uzunluğundan istifadə edərək düzgün Vp kalibrləməsi ilə yaxşılaşır. Temperatur və kabelin köhnəlməsi kimi ətraf mühit amilləri Vp-yə bir qədər təsir edə bilər, ona görə də kritik ölçmələr üçün yenidən kalibrləmə tövsiyə olunur.

Praktik tətbiq nümunəsi

Arızanın məsafəsini ölçmək üçün operator qoşulurTDR Kabel Xəta Lokatorutək keçiriciyə və qalxana və ya yerə. Cihaz avtomatik olaraq impulslar göndərir və əks olunan dalğa formasını göstərir. Arızaya qədər olan məsafə birbaşa ekranda oxunur.Weshinemodellərə bir düyməli avtomatik kalibrləmə və nasazlıq növünün tanınması daxildir, istifadəçi xətası və sınaq müddətini azaldır.
